聚氨酯热水采暖城镇供暖保温管道厂家供应

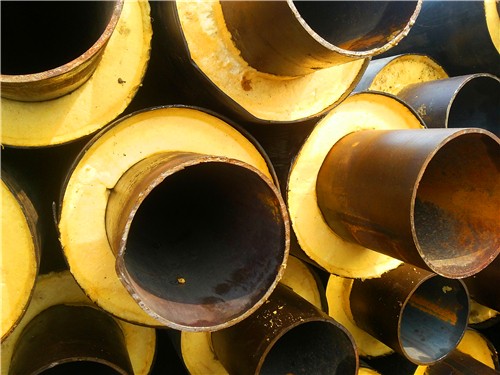

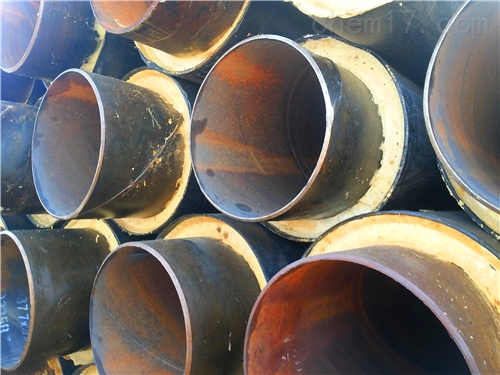

d电火花检漏：检漏电压2800V， e玻璃强度按照1%进行抽查，玻璃强度值不低于20N/cm。 6.9保温层补口施工 f保温层补口采用现场浇注聚氨酯泡沫原料进行现场发泡方式。 a根据补口处管道的长度、保温层的外径制作适宜的补口模具，使模具的长度外形尺 寸符合要求、内径与防护层外径尺寸相同。 b将模具紧固在端部防护层处，其搭接长度不应小于50mm，浇口向上，保证搭接处 严密。 c向模具内浇注聚氨酯泡沫原料进行保温层发泡作业。 d去除模具，检查发泡质量。修整、清除多余的泡沫体。 e环境温度低于5℃时，模具、管道和泡沫塑料原料应预热后再进行发泡。 6.10安装热收缩带 a防护层补口采用聚乙烯热收缩带，其规格应与管径相配套，补口热收缩带与防护层 搭接长度应不小于50mm。

聚氨酯热水采暖城镇供暖保温管道厂家供应

 b聚乙烯热收缩带的安装与定位：用喷灯将热收缩带的前端缓慢加热到能和管道表面 充分贴紧的程度，用手和辊子压住；将热收缩带包套沿管道表面包卷，使之与管道两端的防腐层相互搭接不小于100mm，周向搭接宽度不小于80mm； c安装固定片，将裁好的固定片的胶层面加热至熔化状态，对准接缝中间位置贴好， 用手或辊子压平，直到完全贴附，四周有胶溢出，确保粘合牢固； d收缩，从中部沿周向用喷枪加热收缩，注意调整喷枪火焰，确保温度均匀，待收缩 完后，再向管道一端均匀加热收缩，防止出现气泡和皱褶，如果出现鼓包、皱褶，可用手或辊子推平；用同样的方法加热另一端； e整个热收缩带收缩结束后，两端环缝处应有热熔胶溢出，表面平整无气泡、皱褶和 烧焦等现象。
