聚氨酯复合保温板施工方案

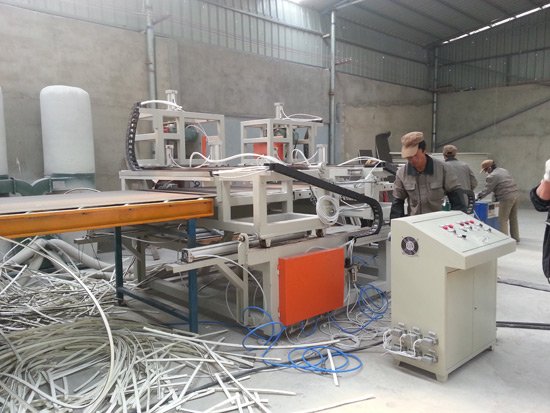

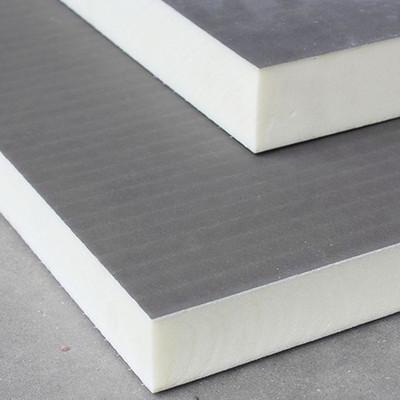

整体预制硬泡聚氨酯复合板保温系统是目前比较完善的外墙保温系统，是以硬泡聚氨酯为芯材，两面附着以水泥片材为面层，在专用的生产线上发泡、复合一次成型，把芯材与水泥片材牢固结合起来的外墙保温系统，复合板与基层和饰面层之间的粘结极为牢固。

聚氨酯复合板外墙保温系统的研制开发是以整体概念进行，针对我国目前外墙外保温工程中所存在的缺点逐项解决，将防水、保温、装饰工艺整合到一起，从整体入手解决外墙开裂、渗漏的通病。此外，由于施工工艺方便，可以大规模工业化生产，因此产品的质量可以较好的控制。

那么，聚氨酯复合板外墙保温系统究竟具有哪些优势，其施工工艺又是怎样的呢？下面，就由洛阳天江化工新材料有限公司为大家进行一一讲解。

聚氨酯复合保温板施工方案

一、聚氨酯复合保温板的优良特性

1、保温隔热性能优良

硬泡聚氨酯具有优良的保温隔热性能、较低的导热系数以及较高的热阻，是目前建筑保温市场上保温效果最好的保温材料。由于该保温板材具有优良的保温隔热性能，因而在达到同样保温要求的条件下，可大大减少建筑物外围结构的厚度，从而有效的增加了建筑物的室内使用面积。

氨酯复合保温板的保温层通常采用30mm厚的预制硬泡聚氨酯复合板，与EPS保温板材相比，达到同样的保温效果所需聚氨酯复合保温板的厚度仅为EPS板的一半，因而有效的减少了保温系统的厚度，增大了容积率，从而达到优良的节能效果。

2、整体性好，粘结牢固，防撞抗裂

预制硬泡聚氨酯复合保温板采用的施工工艺为：将锚固件和胶粘剂固定在墙体表面，满覆钢丝网，外罩抹面胶浆，施工完成后形成一个有机整体，从而有效地避免了墙体开裂的通病。为什么要使用钢丝网呢？洛阳天江化工新材料有限公司的专家向我们做出了解释：由于硬泡聚氨酯具有较高的强度，因此采取覆盖钢丝网的做法，可以有效地防止一定程度的撞击破坏，并极大程度地降低了由于系统形变而造成保温板开裂的风险。

3、防水性能好，耐冻融、透气性好

硬泡聚氨酯复合板保温系统具有优良的防水性能，可以有效防止雨水对墙体的侵蚀，洛阳天江化工的专家经多次试验检测得出结论，采用的抗裂砂浆冻融交替三十次之后性能没有明显降低的现象。

4、使用寿命长

硬泡聚氨酯外墙保温系统所采用的各种组成材料（包括硬泡聚氨酯保温材料、粘结剂以及专用聚合物砂浆面层材料等）均具有很好的耐候性以及化学与物理稳定性。所有的材料通过防护处理，能够做到在结构的寿命期正常使用条件下，由于干燥、潮湿或电化腐蚀，以及由于昆虫、真菌或藻类生长，或者由于啮齿动物的破坏等种种侵袭，都不致造成损害，因此，在非暴露状态下，复合保温板能够长期处于稳定状态。

5、防火性能良好

硬质聚氨酯复合保温板属于热固型材料，离火后迅速发生自熄碳化，不会受热熔化。这是因为在聚氨酯的发泡过程中加入了高效阻燃剂，使得制成的保温板成为一种难燃的自熄性材料，能够在火灾发生时形成一个焦化的保护层，该保护层高温不溶化、不流淌，从而抑制了火焰的蔓延，提高了建筑物的整体防火及抗灾能力。此外，即使在高温条件下，聚氨酯保温材料也不会产生有害气体从而对人体健康造成危害。

二、聚氨酯复合板保温体系施工前的准备工作

1、施工的前期条件

（1）建筑表面的基层处理：根据要求用1：3的水泥砂浆抹平基层，平整度不大于10mm；

（2）施工现场要保持畅通，施工前必须进行严格的检查，避免在施工作业中出现影响施工的障碍物；

（3）墙体的保温施工过程中禁止任何施工用水流入施工场地；

（4）施工前需对结构外墙的垂直度以及平整度进行细致的检查，保证垂直度以及平整度均达到施工的规范要求；

（5）做好施工过程中的安全防护工作，施工的脚手架或吊篮内侧与建筑物外墙饰面层的距离应保证在25cm～40cm的安全范围之内；

（6）严格把关施工过程中的用水及用电安全；

（7）施工作业需在4级风以下（含4级）、无雨且温度在5℃以上的气候条件下进行。

2、施工部署

（1）施工措施

聚氨酯复合板外墙保温体系的施工，应按照施工工艺合理配置各工种的流水线，使其相互交叉于各个作业面。洛阳天江化工新材料有限公司告诉我们，正确的施工程序应该按照以下顺序进行：粘结硬泡聚氨酯复合板的作业应按照由下向上的顺序连续施工，而抹面层的施工顺序则与之相反，应按照由上向下的顺序进行施工作业。

（2）施工流水段的划分

按照聚氨酯复合板外墙保温系统的主体结构可将施工步骤划分为两个流水段，即将基层处理粘结硬泡聚氨酯复合保温板作为一个施工段，将挂钢网、打锚栓、抹面层作为第二个施工段（施工过程中垃圾的清理要跟随施工的进度进行）。

三、聚氨酯复合板外墙保温体系施工过程中的施工工艺及注意事项

（1）聚氨酯复合保温板的原料应集中搅拌并指定专人定岗，使用两只干净的聚合物砂浆搅拌塑料容器作为原料的专用搅拌容器。

（2）原料进行搅拌前，应先往搅拌容器内注入少量的清水，再向搅拌器中陆续加入聚合物的干混砂浆，边加边搅拌，直到搅拌均匀且稠度适中为止。保证预涂粘结剂具备一定的粘度，以保证刚粘上的复合板不产生滑落。此外，洛阳天江化工的专家提醒：在加水时应严格控制加入的水量，避免加水过多，保证水灰比为1∶3左右。第一次调制粘结剂时可以用啤酒瓶作为水的计量容器。

（3）将配置好的粘结剂静置5分钟，再搅拌一次，只要预涂粘结砂浆还没有初凝（5分钟内），可以加少量水或干混砂浆进行调和。调好的粘结剂最好在1小时内使用完，最长不得超过3小时。

（4）粘结剂内不能加入任何其他添加物。

（5）粘贴复合板前，用抹子在每块复合板的单侧面板（标准板尺寸为30mm×600mm×1200mm）周边涂上宽度约5厘米，厚度月1厘米的胶粘剂，然后再在复合板同侧涂布8块直径约10厘米、厚度约3-6毫米的粘结点，此粘结点必须布置均匀，保证每块复合板的粘贴面积在40%以上。

（6）将复合板向建筑物墙体表面粘贴时，应控制挤压力度，轻揉均匀地挤压，以保证复合板与墙面之间粘贴牢固，随即用2米长的靠尺检查表面的平整度和垂直度。

（7）排板时应按照水平顺序排列，上下错缝要保证连续结合。板缝要及时清理，去除粘贴复合板时溢出的胶粘剂。板缝应严密，以保证体系整体的平整度和粘贴牢固。在墙的拐角处，应先排好尺寸，然后按照排出的尺寸裁切复合板，使其粘贴时垂直交错连接，从而保证拐角处的顺直。在粘贴窗洞口的四角时，应用整板裁切（裁切后的复合板最小宽度距门窗洞口不低于80mm），避免窗洞口四边与复合板接缝形成通缝。

（8）复合板粘贴完24小时以后，待胶粘剂达到一定粘结强度时，对复合板的缝隙处以及表面不平处进行刮削打磨，以保证复合板粘贴的平整度。

（9）待聚氨酯复合板粘贴24小时后，按照水平横向铺设钢丝网，采用插丝的方法将钢丝网固定于聚氨酯复合板表面。钢丝网搭接长度应为横向100mm，纵向80mm，且应保证网面无翘曲的钢丝且无起鼓现象。阴阳角处应采用角网加强的方法，在门窗口的四角加铺一层300mm×400mm的钢丝网加强网。

（10）胶粘剂固化24小时后，复合板20m以上的部分应按锚固示意图按照要求进行锚固固定。不计算机械锚固的连接强度，标高20m以上应在每平方米的范围内增设4个锚固件（专用尼龙直径6～8），标高50m以上应在每平方米的墙面上增设6个锚固件。洛阳天江化工的专家提醒大家，由于外保温线脚、阳台门窗、勒脚以及首层门窗收口处极易遭受外力的破坏，因此，在复合板的接缝处也应采用锚固件做加强处理。另外，在建筑物的空心墙部位应采用专业的应用空心墙保温钉，以保证此部位的拉伸强度。

（11）安装完锚固件24小时后，可涂抹首层抗裂砂浆，将钢丝网及锚固件完全罩住，具体操作以微露钢丝网轮廓为宜。待首层抹面层干透后可继续涂抹面层砂浆层，涂抹厚度应保证在1～3mm的范围内，以保证面层的平整度。

（12）外墙保温可设置伸缩缝、装饰缝，在结构沉降缝、温度缝处也应做相应处理。留设伸缩缝时，分格条应在进行抹灰工序时就放入，待砂浆初凝后起出，然后修整缝边。缝内填塞发泡聚乙烯圆棒（条）作背衬，直径或宽度为缝宽的1.3倍，再分两次勾填建筑密封膏，深度为缝宽的50～70%。洛阳天江化工的专家建议，在保温墙面上，每连续20米都要做一道伸缩缝，以保证给系统留出充足的形变空间。

（13）为了避免冷桥的产生，门窗口四周应采用同种材料同种厚度的保温工艺。此工序需要在安装好门窗框或副框后进行施工，以保证施工质量。

（14）根据预留空调洞口的大小及形状，在施工时采取精确裁切，保证里外基本一致；面层做好固化后，应根据要求在外面加装塑料管套。

（15）饰面层的施工方法与普通墙面的施工工艺相同，材质应与外墙保温体系的材质相容。
