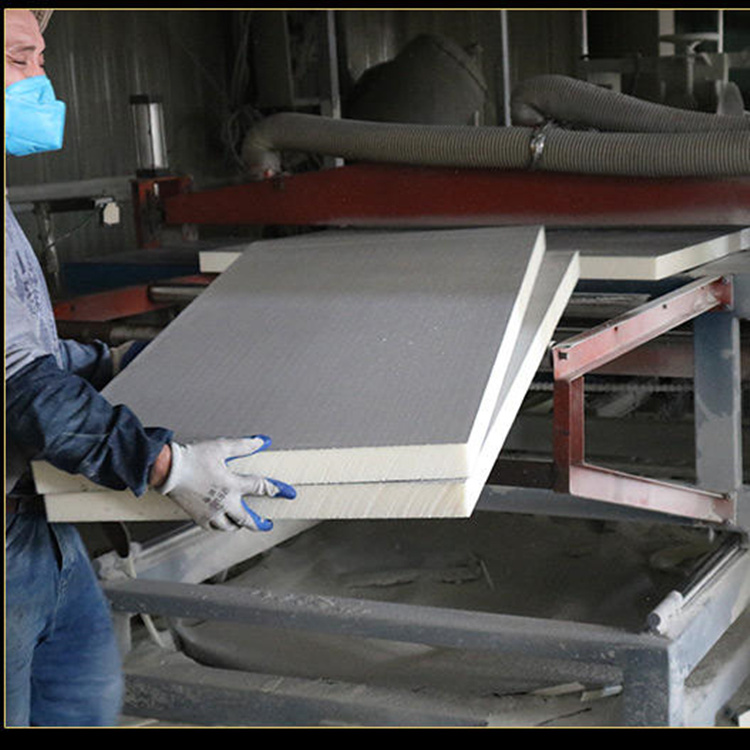

高密度聚氨酯复合保温板特点

聚氨酯复合板外墙保温体系施工过程中的施工工艺及注意事项

（1）聚氨酯复合保温板的原料应集中搅拌并指定专人定岗，使用两只干净的聚合物砂浆搅拌塑料容器作为原料的专用搅拌容器。

（2）原料进行搅拌前，应先往搅拌容器内注入少量的清水，再向搅拌器中陆续加入聚合物的干混砂浆，边加边搅拌，直到搅拌均匀且稠度适中为止。保证预涂粘结剂具备一定的粘度，以保证刚粘上的复合板不产生滑落。此外，洛阳天江化工的专家提醒：在加水时应严格控制加入的水量，避免加水过多，保证水灰比为1∶3左右。第一次调制粘结剂时可以用啤酒瓶作为水的计量容器。

（3）将配置好的粘结剂静置5分钟，再搅拌一次，只要预涂粘结砂浆还没有初凝（5分钟内），可以加少量水或干混砂浆进行调和。调好的粘结剂最好在1小时内使用完，最长不得超过3小时。

高密度聚氨酯复合保温板特点

（4）粘结剂内不能加入任何其他添加物。

（5）粘贴复合板前，用抹子在每块复合板的单侧面板（标准板尺寸为30mm×600mm×1200mm）周边涂上宽度约5厘米，厚度月1厘米的胶粘剂，然后再在复合板同侧涂布8块直径约10厘米、厚度约3-6毫米的粘结点，此粘结点必须布置均匀，保证每块复合板的粘贴面积在40%以上。

（6）将复合板向建筑物墙体表面粘贴时，应控制挤压力度，轻揉均匀地挤压，以保证复合板与墙面之间粘贴牢固，随即用2米长的靠尺检查表面的平整度和垂直度。

（7）排板时应按照水平顺序排列，上下错缝要保证连续结合。板缝要及时清理，去除粘贴复合板时溢出的胶粘剂。板缝应严密，以保证体系整体的平整度和粘贴牢固。在墙的拐角处，应先排好尺寸，然后按照排出的尺寸裁切复合板，使其粘贴时垂直交错连接，从而保证拐角处的顺直。在粘贴窗洞口的四角时，应用整板裁切（裁切后的复合板最小宽度距门窗洞口不低于80mm），避免窗洞口四边与复合板接缝形成通缝。

（8）复合板粘贴完24小时以后，待胶粘剂达到一定粘结强度时，对复合板的缝隙处以及表面不平处进行刮削打磨，以保证复合板粘贴的平整度。

（9）待聚氨酯复合板粘贴24小时后，按照水平横向铺设钢丝网，采用插丝的方法将钢丝网固定于聚氨酯复合板表面。钢丝网搭接长度应为横向100mm，纵向80mm，且应保证网面无翘曲的钢丝且无起鼓现象。阴阳角处应采用角网加强的方法，在门窗口的四角加铺一层300mm×400mm的钢丝网加强网。

（10）胶粘剂固化24小时后，复合板20m以上的部分应按锚固示意图按照要求进行锚固固定。不计算机械锚固的连接强度，标高20m以上应在每平方米的范围内增设4个锚固件（专用尼龙直径6～8），标高50m以上应在每平方米的墙面上增设6个锚固件。洛阳天江化工的专家提醒大家，由于外保温线脚、阳台门窗、勒脚以及首层门窗收口处极易遭受外力的破坏，因此，在复合板的接缝处也应采用锚固件做加强处理。另外，在建筑物的空心墙部位应采用专业的应用空心墙保温钉，以保证此部位的拉伸强度。

（11）安装完锚固件24小时后，可涂抹首层抗裂砂浆，将钢丝网及锚固件完全罩住，具体操作以微露钢丝网轮廓为宜。待首层抹面层干透后可继续涂抹面层砂浆层，涂抹厚度应保证在1～3mm的范围内，以保证面层的平整度。

（12）外墙保温可设置伸缩缝、装饰缝，在结构沉降缝、温度缝处也应做相应处理。留设伸缩缝时，分格条应在进行抹灰工序时就放入，待砂浆初凝后起出，然后修整缝边。缝内填塞发泡聚乙烯圆棒（条）作背衬，直径或宽度为缝宽的1.3倍，再分两次勾填建筑密封膏，深度为缝宽的50～70%。洛阳天江化工的专家建议，在保温墙面上，每连续20米都要做一道伸缩缝，以保证给系统留出充足的形变空间。

（13）为了避免冷桥的产生，门窗口四周应采用同种材料同种厚度的保温工艺。此工序需要在安装好门窗框或副框后进行施工，以保证施工质量。

（14）根据预留空调洞口的大小及形状，在施工时采取精确裁切，保证里外基本一致；面层做好固化后，应根据要求在外面加装塑料管套。

（15）饰面层的施工方法与普通墙面的施工工艺相同，材质应与外墙保温体系的材质相容。
