硬质聚氨酯泡沫保温管 硬质发泡保温钢管

预制保温管道是分两种：是塑套钢保温管与钢套钢保温管，能在0.6-1.2米冻土层内直埋(所以人们习惯称它为直埋式保温管或是预制保温管)，预制直埋保温管道具有高效保温、防水、防腐、绝热、隔音、阻燃、耐寒、防腐、容量轻、强度高、施工简便快捷、热损失比普通的管道可降低40%以上，工作使用寿命比其它绝热防腐材料提高3-5倍以上，寿命可以达到30-50年。

预制直埋保温管道的主要物理性能：

 硬质聚氨酯泡沫保温管 硬质发泡保温钢管

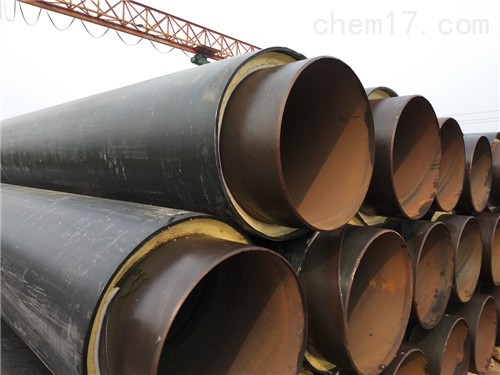

钢套钢蒸汽保温管

是由外护钢管加钢管防腐、聚氨酯泡沫保温层及内工作钢管组合而成。钢套钢蒸气复合保温管适用于输送2.5MPa、350摄氏度以下的蒸汽或其它介质，该产品用钢管做外防护层，具有强度高，不易损坏，施工检修简便，使用寿命长的优点。

保温结构

钢套钢保温管保温结构依据滑动方式不同分为：内滑动式与外滑动式 　　1、内滑动式：保温结构由工作钢管、硅酸铝、减阻层、微孔硅酸钙、隔热层、不锈钢紧固钢带、铝箔反射层、聚氨酯保温层、外套钢管、外防腐层组成。　　

2、外滑动式：保温结构由工作钢管、玻璃棉保温隔热层、铝箔反射层、不锈钢紧固带、滑动导向支架、空气保温层、外护钢管、外防腐层组成。  钢套钢保温管结构图

三、结构机理

1.防腐层：保护外钢管避免腐蚀物腐蚀钢管，延长钢管使用寿命。 　　

2.外护钢管:保护保温层免受地下水侵蚀，支撑工作管并能承受一定的外部荷载，保证工作管正常工作。 　　

3.聚氨酯泡沫层:保证介质温度，保证外护管表面保持常温。 　　

4.阻隔、反射层:保证有机泡沫材料不进入无机硬质***层；反射***层部分热量。 　　

5.无机硬***温层：***，保证与有机保温层之间的界面温度，保证泡沫不被炭化。 　　

6.减阻层:保证工作钢管热胀冷缩自由运动。 　　

7.工作钢管：保证输送介质正常流动。

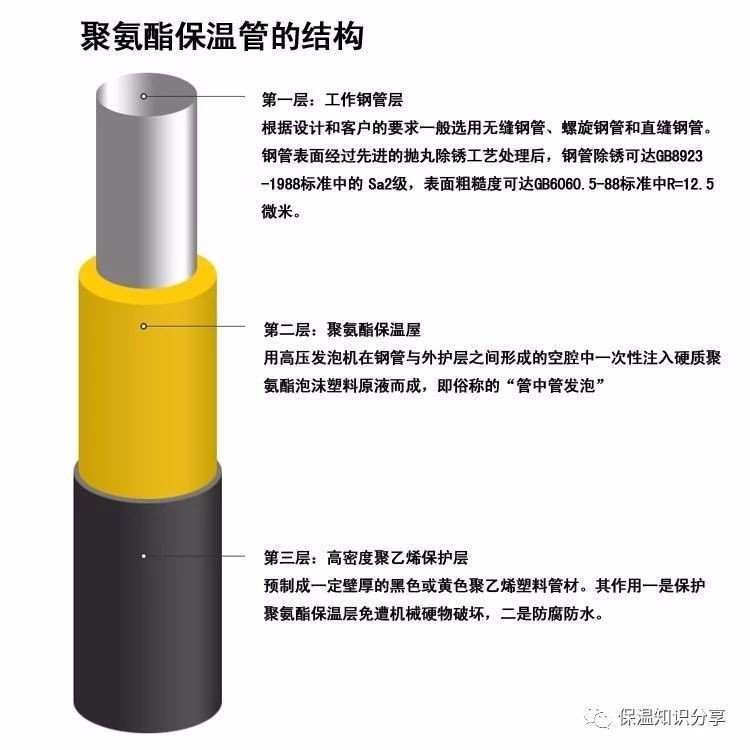

聚氨酯保温管从里到外分三层结构：

层：工作钢管层

　　根据设计和客户的要求一般选用无缝钢管、螺旋钢管和直缝钢管。钢管表面经过***抛丸除锈工艺处理后，钢管除锈等级可达GB8923-1988标准中的Sa2级，表面粗糙度可达GB6060.5-88标准中R=12.5微米。

***层：聚氨酯保温层：

　　用高压发泡机在钢管与外护层之间形成的空腔中一次性注入硬质聚氨酯泡沫塑料原液而成，即俗称的“管中管发泡”。

第三层：高密度聚乙烯保护层：

预制成一定壁厚的黑色或黄色聚乙烯塑料管材。其作用一是保护聚氨酯保温层免遭机械硬物破坏，二是防腐、防水。

聚氨酯保温管特点：

1、使用了导热系数低、隔热性能好的硬质聚氨酯作为隔热材料，具有***的隔热性。

2、正常运行后130℃的水输送到40公里以外时，降温仅为1℃左右。

3、有很强的防水和***能力，不需附设管沟，可直接埋入地下或水中，施工简便迅速，综合造价低。

4、在低温条件下也具有良好的***和耐冲击性，可直接埋入冻土层。

5、预制保温管使用了***性的(HDPE：高密度聚乙烯)外套管，不受生物和化学腐蚀的影响。

6、可根据用户需要提供DN20~DN1200之间各种管径及保温厚度的管材和相配套的管件(弯头、三通、变径管、固定节等)

7、产品执行中华人民共和国城镇建设行业标准CJ/T 114-2000和CJ/T 115-2001标准。

8、为确保预制直埋保温管三位一体，发泡前钢管外表面抛丸处理，塑料管内表面电晕处理，其中除锈等级达到GB/T 8923-1998中Sa2.5的规定，外壳管内表面张力达到50达因/厘米。

玻璃钢缠绕管道

玻璃钢缠绕管道是一种轻质、高强、***的非金属管道。它是具有树脂基体重的玻璃纤维按工艺要求逐层缠绕在旋转的芯模上，并在纤维之间远距离均匀地铺上石英砂作为夹砂层。其管壁结构合理，能充分发挥材料的作用，在满足使用强度的前题下，提高了钢度，保证了产品的稳定性和可靠性。玻璃钢夹砂以其***的耐化学腐蚀、轻质高强，不结垢，抗震性强，与普通钢管比较使用寿命长，综合造价低，安装快捷，***等优点，被广大用户所接受。

结构特点

(1)***性：化学惰性的材质，***性***，并可根据输送介质选择不同的***管道。

(2)机械强度大：耐水压强度，耐外压强度和耐冲击强度均良好并可按要求的压力设计制造管道和管件。

(3)温度适应性强：使用温度范围：大于-70摄氏度小于250摄氏度，冰冻介质下管道不裂。

(4)流体阻力小：管道内壁光滑，粗糙系数0.0084,相同流量下,管径可予缩小。

(5)重量轻，寿命长：质轻，运输便利，施工费用低，无须维修，使用寿命长达50年以上。

(6)保持水质：***，输送饮水用水，能保持长期水质卫生。
