- 规格:
- 1200*600*50

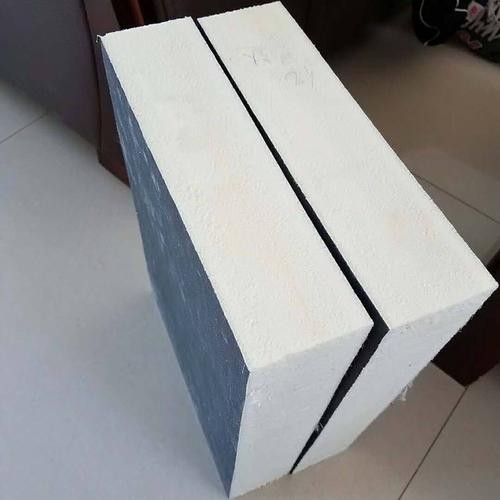

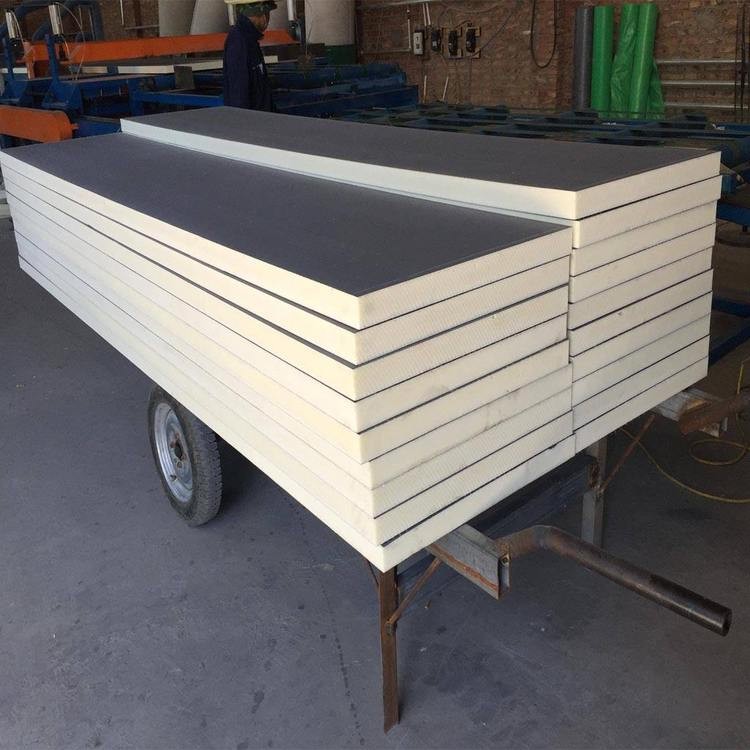

一种改性石墨聚氨酯PIR保温复合板
(一)技术简介与适用范围
HHJN石墨改性聚氨酯复合保温板具有保温隔热性能好、安全可靠等优点,导热系数0.024
,满足北京市居住建筑节能75%的要求,具有较好的保温防水阻燃效果。
适用范围:用于高度100米以下各种建筑外墙保温(基层可为混凝土及各种砌体墙)、建筑屋面保温、桥梁保温等工程。
一种改性石墨聚氨酯PIR保温复合板
(二)技术应用
1、技术性能
表 HHJN石墨改性聚氨酯复合保温板技术性能
项 目 | 性能指标 | |
HHJN石墨改性聚氨酯复合保温板 | 表观密度/kg/m³ | ≥41 |
导热系数(平均温度25±2℃)/W/(m•K) | ≤0.024 | |
尺寸稳定性/%(70±2℃) | ≤1.0 | |
吸水率/% | ≤2 | |
弯曲变形,mm | ≥8.4 | |
垂直于板面方向的抗拉强度/MPa | ≥0.10 | |
燃烧性能等级 | B1级 | |
氧指数,% | ≥38.2 | |
燃烧增长速率指数 | ≤82.0 | |
600s内总烟气产生量 | ≤55.6 | |
600s内燃烧滴落物/微粒 | 无 |
2、 技术特点

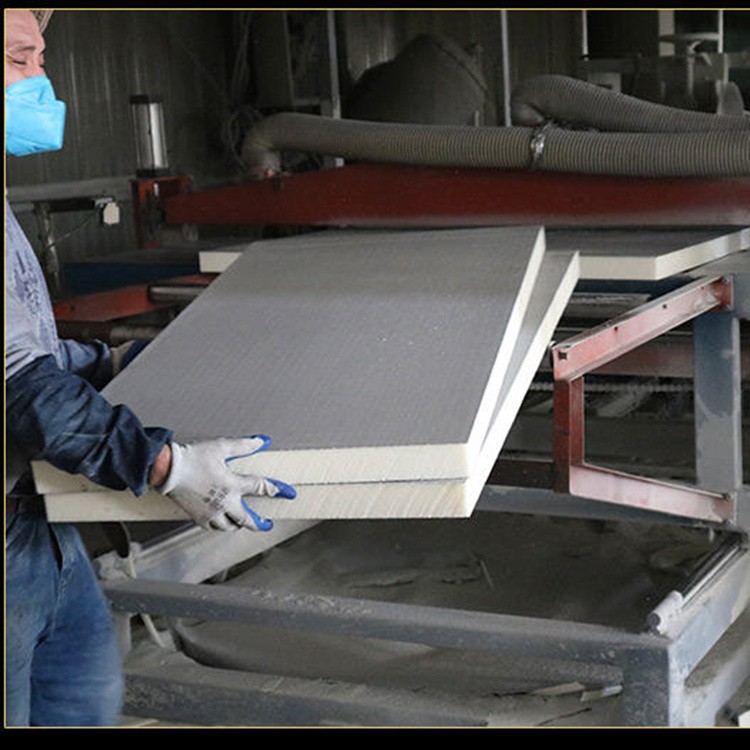

HHJN石墨改性聚氨酯复合保温板,是以聚氨酯为芯材,两面辅以水泥基卷材为面层,在生产线发泡复合一次成型的保温材料。利用聚氨酯具有自发性粘结性能,使聚氨酯与卷材融为一体,板材采用耐水粘结强度性能稳定的胶黏剂和抹面材料及专用锚固件作机械辅助固定。有抗裂作用的胶黏剂和抹面胶浆,具有高弹性和整体性,对建筑物墙面变形适应性强。
石墨改性聚氨酯复合保温板属于热固性材料。热固性材料遇火碳化、不熔滴、不助燃、稳定性强,耐老化耐酸碱,使用寿命长。
3、应用要点
(1)基层墙体应符合国家现行《混凝土结构工程施工质量验收规范》GB50204和《砌体工程施工质量验收规范》GB50203要求,保温施工前应会同相关部门做好结构验收的确认。如基层墙体偏差过大,则应抹砂浆找平。
(2)根据工程量、施工部位和工期要求制定施工方案,要样板先行。
(3)施工时环境最低温度不得小于5℃,夏季温度不宜大于35℃,风力不大于4级;雨天不宜施工。
(三)推广原因
石墨改性聚氨酯可以稳定聚氨酯板B1级的阻燃性能,保温系统可用于民用建筑墙体和屋面的节能保温,保温材料导热系数低,具有较好的应用前景。
(四)标准、图集、工法或专利、获奖
《硬泡聚氨酯防水保温施工规范》GB50404、《硬泡聚氨酯复合板现抹轻质砂浆外墙外保温工程施工技术规程》DB11/T 1080、《聚氨酯硬泡复合保温板》JG/T314、《硬泡聚氨酯板薄抹灰外墙外保温系统材料 》JG/T 420-2013、《HJN硬泡聚氨酯复合保温板》Q/TXHHQ0003 、 等。
(五)参考案例
北京862部队别墅、北京唐家岭小区、北京金科纳帕溪谷、北京法国使馆新馆、北京青龙桥别墅、北京万国城3期、北京昌平朝凤山庄别墅、2015年西城(南区)既有建筑节能工程、北京市海淀区老旧小区综合整治项目复合硬泡聚氨酯保温板采购(第五标段)工程等。
