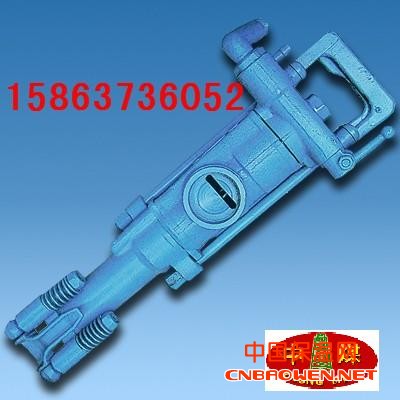

7655型凿岩机
7655D型气腿式凿岩机是一种高效率的凿岩机械。它广泛用于岩巷掘进及各种凿岩作业中钻凿爆破孔,是矿山、铁路、交通、水利建设等石方工程中的重要机具。 本机使用范围较广,最适用在中硬或坚硬(f=8~18)岩石上钻凿水平或倾斜水平或倾斜方向的炮孔,钻孔深度可达5米。本机既可以根据巷道断面大小与FT1160A型短气腿或FT160B型长气腿配套使用,也可装在钻车或钻架上工作。
为保证良好的润滑,本机配有FY200A型注油器。 技术规格 重 量 24公斤 工作气压0.5MPa时 缸 径 Ф70毫米活塞行程 70毫米 冲击能 ≥45 焦耳使用气压 0.35-0.63帕 冲击频率 ≥ 28 赫兹气管内径 Ф19毫米 空转转速 ≥ 150 转分水管内径 Ф13毫米 耗气量 ≤38升/秒钎尾规格 22×108毫米 结构特点 本机配气形式采用碗状配气阀,结构合理,启动灵活。并具有重量轻、凿岩速度快、耗气量低、振动小,操作方便、故障率低、零件寿命长、经济效益好等优点。
|
机重 |
24 |
kg |
|
|
全长 |
628 |
mm |
|
|
使用气压 |
0.63 |
MPa |
|
|
气缸直径 |
76 |
mm |
|
|
活塞结构行程 |
60 |
mm |
|
|
凿岩冲击频率 |
≥36 |
Hz |
|
|
冲击能 |
≥65 |
J |
|
|
凿岩耗气量 |
≤80 |
L/s |
|
|
空转转速 |
≥300 |
r/mim |
|
|
嗓声 |
≤112 |
dB(A) |
|
|
使用气压 |
0.2-0.3 |
MPa |
|
|
输气教管内径 |
25 |
mm |
|
|
输水教管内径 |
13 |
mm |
|
|
钻孔直径 |
34~42 |
mm |
|
|
最大钻孔深度 |
5 |
m |
|
|
钎尾规格 |
B22×108=1 |
mm |
|
|
FY200A型注油器 |
|
|
|
|
重量 |
1.2 |
kg |
|
|
贮油量 |
0.2 |
L |
|
|
气腿 |
FT160A型 |
FT160B型 |
|
|
重量 |
17 |
16 |
kg |
|
气腿长度:最大 |
3006 |
2526 |
mm |
|
最小 |
1668 |
1428 |
mm |
|
推进长度 |
1338 |
1098 |
mm |
|
最大轴推力 |
2000 |
2000 |
N |
