- 型号:
- SL-120
- 规格:
- 各种规格

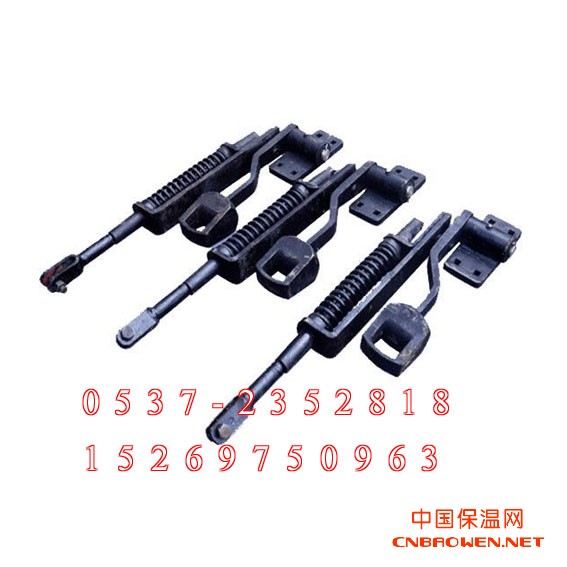

弹簧扳道器
一 概述 1.SL-120型弹簧扳道器(简称:扳道器)是一种手动转换道岔的设备。 2.它以弹簧的张力来实现道岔转换到定反位,并将其保持在定反位的功能。 3.适用于容易发生“挤岔故障”情况下的道岔,一旦挤岔不会损坏设备。 4.它将可以锁闭轴内穿入底座上的锁闭孔内并加上锁头,使道岔锁定在定反位状态,以利于行车过岔安全。二 产品特点 1.手柄长度可伸缩290MM,当道岔转换阻力不大时,可缩短手柄长度,反之,延长手柄长度。 2.为减小手柄扳动行程,其手柄把能够旋转180度,便于人力操作。 3上述伸缩与旋转均由手柄套管上两个弹簧销的提起,调整后再落入来实现。 4.为克服扳动阻力,手柄头内设计为球心滑块结构,其结构扳动灵活。 5.直角拐旋转中心主轴上,装有滚动轴承,提高了产品的使用寿命和精度。 6.凡旋转轴孔之间,均装有具有自润滑性能材料的衬套。 7.拉杆与道岔之间的连接,采用了微调器,安装后在使用过程中,使其不用拆除连接销,即可对道岔开口及密贴状况进行调整。三 技术参数 1.适用道岔开口≤120㎜ 2.适用道岔转换阻力≤1960N(200KG) 3.拉杆最大直线位移量209㎜ 4.安装处两枕木中心距650㎜,拉杆与岔尖处枕木两中心线距离为350㎜ 5.安装在铁路复线线路中间时,可调整手柄距两边线路中心线应≥2250㎜四 维护与保养 1.使用中应保证各部紧固件齐全,螺栓紧固,开口销臂开规定角度以防脱落。 2.各连接销于孔的磨损旷量应不大于1㎜,旷量过大时应及时更换连接销。 3.应保证道岔转换过程中,各部动作平稳,旋转灵活,无卡阻现象。 4.各销轴与孔间,手柄头与滑块面间应定期涂油,保持润滑良好。
我厂专业生产加工各种规格的弹簧扳道器,欢迎您来选购!同样的质量比价格,同样的价格比质量。同样的价格比质量。以质量求生存,以信誉求发展。
