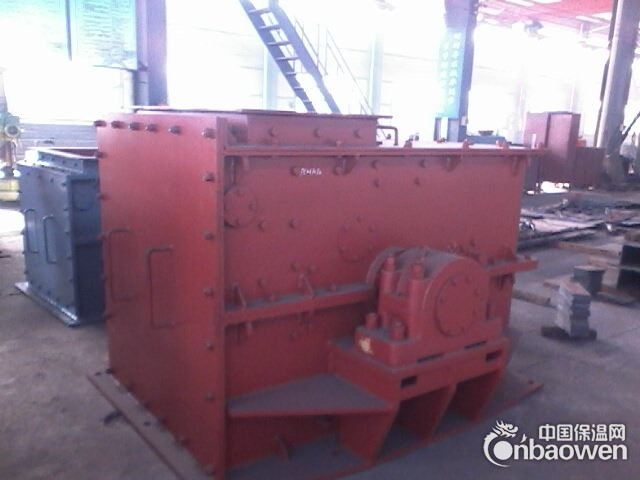

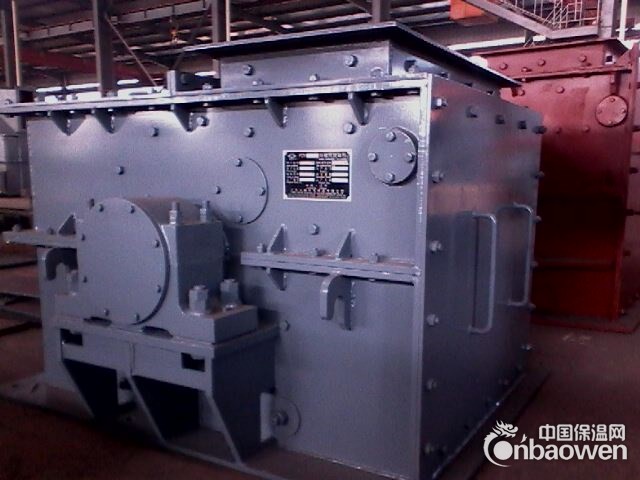

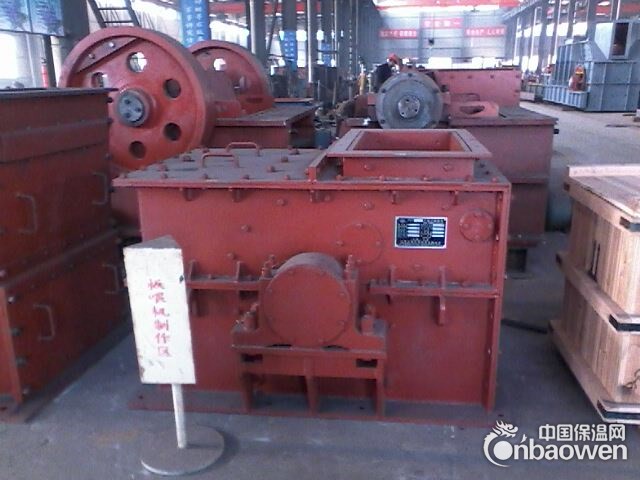

PCH0606环锤式破碎机

环锤式破碎机机器的用途

　　　环锤式破碎机适用于矿山、水泥、煤炭、冶金、建材、公路、燃化等部门对中等硬度及脆性物料进行细碎。环锤式破碎机可根据用户要求调整蓖条间隙，改变出料粒度，以满足不同用户的要求。

二．环锤式破碎机工作原理

　　　环锤式破碎机是一种带有环锤的冲击转子式破碎机。环锤不仅能随转于旋转，还能绕锤销轴自转，物料进入破碎机后，在破碎腔内受到随转于高速旋转的环锤的冲击而破碎，被破碎的物料同时从环锤处获得动能，高速度地冲向破碎板，受到第二次破碎，然后落到筛板上，受环锤的剪切、挤压、湮没以及物料之间的相互破碎作用，物料得到进一步的破碎，并通过筛孔排出机外。

三．环锤式破碎机规格与性能

　　　转子直径：                     Φ600mm

　　　转子宽度：                      600mm

　　　进料块度：                      ≤200

　　　出料粒度：                      ≤6

　　　生产能力：                      30-60t/h

　　　电动机型号：                    Y255M-6

　　　电动机功率：                    30KW

　　　机器总重：                      1620kg

四. 机器的主要组成部分和结构特性

　　　环锤式破碎机由转子、机体、调节机构等主要部分组成。电动机通过弹性圈柱销联轴器直接驱动转子。转子由主轴、端板、隔板、锤销、环锤等主要零件组成。环锤吊挂在锤销上，锤销安装在端板和隔板上，端板和隔板用平键和螺母固定在主轴上。

　　　机体由上下机壳、破碎板、筛板、托板、反击板、衬板等主要零件组成。破碎板与筛板安装在托板上。托板的一端用轴支撑在上机壳两侧的轴座上，另一端通过连接板与调节结构相连。衬板安装在机壳两侧的内壁上，用以保护机壳不受磨损。破碎板、筛板、反击板与转子形成破碎腔。

　　　调节机构由偏心轮，分度盘等主要零件组成，用于调节转子与筛板之间的间隙。
