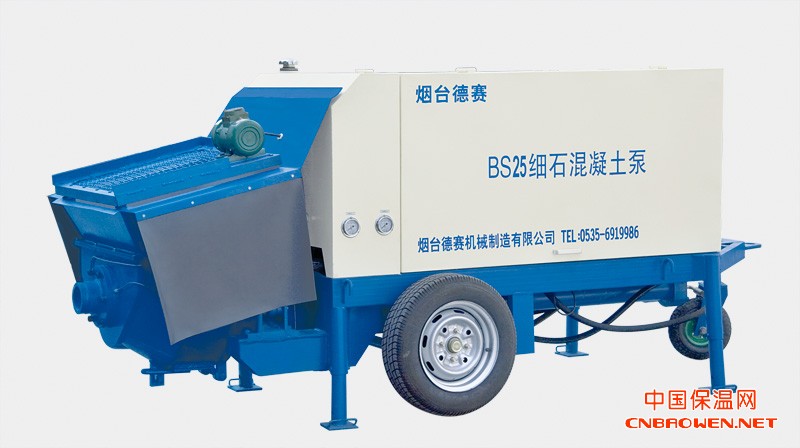

烟台德赛机械制造有限公司工程技术人员集多年研发混凝土泵的经验，针对建筑施工中输送细石混凝土的特点，利用先进开发手段，设计制造了大 中 小型S管阀式细石混凝土泵。该设备采用多项混凝土泵的世界先进技术，是国内首创的先进输送细石混凝土施工设备。
二.主要特点：
·采用S管阀换向，密封性好，寿命长
·S管阀装有浮动耐磨环，自动补偿磨损
·出口压力高，能满足高层建筑的输送要求
·可泵送细石混凝土，最大骨料粒径30mm
·液压系统采用风冷散热，使用简便，无需接水源
·具有反泵功能，最大限度减少管道堵塞
·配有集中润滑系统, 有效延长转动件使用寿命
·S管阀装有浮动耐磨环，自动补偿磨损
·出口压力高，能满足高层建筑的输送要求
·可泵送细石混凝土，最大骨料粒径30mm
·液压系统采用风冷散热，使用简便，无需接水源
·具有反泵功能，最大限度减少管道堵塞
·配有集中润滑系统, 有效延长转动件使用寿命
.采用硬质合金镶嵌眼睛板和切割环，寿命长
.采用优质恒功率的专业变量柱塞泵，双泵三回路
.搅拌装置采用低转速大扭矩油马达
·电气采用欧姆龙PLC控制，具有最佳操控特性
·电器箱配备有线遥控手柄，便于操作
·上料高度低，易配备成联合机组
·装有牵引装置，移动、定位灵活方便
·电气采用欧姆龙PLC控制，具有最佳操控特性
·电器箱配备有线遥控手柄，便于操作
·上料高度低，易配备成联合机组
·装有牵引装置，移动、定位灵活方便
|
参 数 名 称
|
单位
|
规 格
|
||||
|
BS10A
|
BS15
|
BS20
|
BS25
|
|||
|
理论泵送压力
|
高压
|
MPa
|
7
|
7
|
8
|
9
|
|
低压
|
MPa
|
4
|
4
|
4.2
|
4.5
|
|
|
实际输送量
|
高压小排量
|
m3/h
|
7
|
8
|
13
|
18
|
|
低压大排量
|
m3/h
|
10
|
13
|
20
|
25
|
|
|
输送距离
|
水平
|
m
|
400
|
400
|
450
|
500
|
|
垂直
|
m
|
120
|
120
|
140
|
160
|
|
|
最大骨料粒径
|
输送管径φ76
|
mm
|
25
|
25
|
25
|
25
|
|
输送管径φ89
|
30
|
30
|
30
|
30
|
||
|
上料高度
|
mm
|
950
|
950
|
1000
|
1000
|
|
|
主电机功率
|
KW
|
22
|
30
|
30
|
30
|
|
|
主机质量
|
Kg
|
1350
|
1500
|
1720
|
1820
|
|
|
外形尺寸（长×宽×高）
|
mm
|
2920X1240X1320
|
33801280X1450
|
3460X1450X1580
|
3560X1450X1580
|
|
四.适用范围：
·本机是针对地暖施工的特点而专门开发的细石混凝土输送设备，适用于地暖工程中细石混凝土
填充层或砂浆填充层的大面积、高效率的施工，也可用于建筑工程中细石混凝土或砂浆的输送。
·本机加装喷射附件后，还可做喷浆泵，用于混凝土、砂浆、耐火材料及绿化土壤的喷射和抛洒
填充层或砂浆填充层的大面积、高效率的施工，也可用于建筑工程中细石混凝土或砂浆的输送。
·本机加装喷射附件后，还可做喷浆泵，用于混凝土、砂浆、耐火材料及绿化土壤的喷射和抛洒
。我公司可根据用户的要求特殊定做混凝土泵及相关设备。
