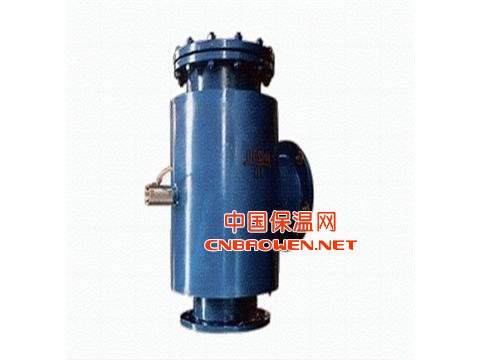

产品名称 型号：GCQ型自洁式水过滤器

一、产品用途
　　本产品适用于造纸、钢铁、化工、发电和环保等需连续用水的场合，用于滤除水体中的固态颗粒和杂质，确保其后续或终端设备能顺利运行，是一种先进、高效且易操作的全自动过滤装置。

二、结构特点与工作原理
　　GCQ型自清洗式水过滤器由壳体、多元滤芯、反冲洗机构、电控箱、减速机、电动阀门和差压控制器等部分组成。壳体内的横隔板将其内腔分为上、下两腔，上腔内配有多个过滤芯，这样充分利用了过滤空间，显著缩小了过滤器的体积，下腔内安装有反冲洗吸盘。工作时，浊液经入口进入过滤器下腔，又经隔板孔进入滤芯的内腔。大于过滤芯缝隙的杂质被截留，净液穿过缝隙到达上腔，最后从出口送出。
　　本过滤器滤芯采用高强度的Johnson楔形滤网，通过压差控制、定时控制自动清洗滤芯。当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值，一般设定值为0.04MPa，或定时器达到预置时间时，电动控制箱发出信号，驱动反冲洗机构。当反冲洗吸盘口与滤芯进口正对时，排污阀打开，此时系统泄压排水，吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区，迫使部分净水从滤芯外侧流入滤芯内侧，吸附在滤芯内壁上的杂质微粒随水流进吸盘内并从排污阀排出。特殊设计的Johnson网使得滤芯内部产生喷射效果，任何杂质都将被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束，电机停止运转，电动排污阀关闭。整个过程中，物料不断流，反洗耗水量少，实现了连续化，自动化生产。

三、主要技术参数
　　公称直径：DN50～DN800mm
　　设计压力：1.0MPa(另外有1.6MPa和2.5MPa可供选用)
　　过滤精度：(1)冲孔板结构：≥1000μm(2)复合编织网结构：≥25 μm(3)Johnson楔形网：≥100μm
　　差压设定值调节范围：0.02～0.16MPa
　　切换差调节范围：0.035～0.15MPa
　　反冲洗时间设定范围：1～24h
　　压力损失：0.02～0.1MPa
　　工作方式：手动、自动
　　电机参数：380V 50HZ
　　电机功率：0.15～2.2KW
