产品介绍：

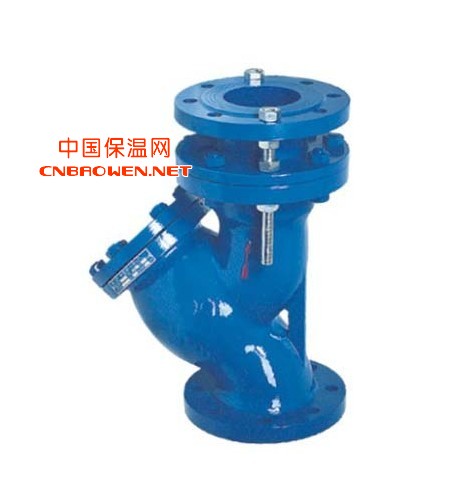

产品名称 型号：Y型过滤器,拉杆伸缩过滤器
| 公称通径 | Dg15 | Dg20 | Dg25 | Dg32 | Dg40 | Dg50 | Dg65 | Dg80 | Dg100 | Dg125 | 备注 | |
| 外形尺寸 | L | 125 | 155 | 160 | 180 | 195 | 215 | 250 | 285 | 300 | 350 | 括号中的 数字为丝 扣接口Dg15 至Dg20的尺 寸，其他均 为法兰接口 的尺寸。 |
| H | 102 | 113 | 143 | 166 | 184 | 213 | 303 | 328 | 385 | 465 | ||
| 公称通径 | Dg150 | Dg200 | Dg250 | Dg300 | Dg350 | Dg350 | Dg400 | Dg500 | Dg600 | |||
| 外形尺寸 | L | 380 | 480 | 595 | 595 | 710 | 795 | 853 | 908 | 1135 | ||
| H | 530 | 665 | 720 | 805 | 862 | 908 | 929 | 1000 | 1200 | |||
| 序号 | 名 称 | 型 号 | 公称压力 | 公称通径 | 连接方式 | 滤芯材料 | 客体材料 | 通 途 |
| 1 | 水过滤器 | SG-16 | 16kgf/cm | DG15～50 Dg15～800 |
丝 扣 法 兰 |
不锈钢 1Cr18Ni9Ti |
铸 铁 | 本系列用于水 及无腐蚀性液 体分质，其中 SG-16型最常用 于采暖、供热、 制冷空调工程， QG系列等无腐蚀 性工业气体介质， 其中QG-16型为常用。 |
| 2 | 汽过滤器 | QG-16 | ||||||
| 3 | 水过滤器 | SG-25C | 25kgf/cm | DG15～800 | 法 兰 | 铸 铁 代号(C) |
||
| 4 | 汽过滤器 | QG-25C | ||||||
| 5 | 水过滤器 | SG-40C | 40kgf/cm | DG15～800 | 凹凸式 法兰 |
铸 铁 代号(G) |
||
| 6 | 汽过滤器 | QG-40C | ||||||
| 7 | 水过滤器 | SG-16P | 16kgf/cm | DG15～50 Dg15～800 |
丝 扣 法 兰 |
不锈钢 1Cr18Ni9Ti |
不锈钢 1Cr18Ni9Ti |
本系列用于酸、 碱等腐蚀性液 体介质，QG系 列用于酸气及 其他腐蚀性气体 介质。 |
| 8 | 汽过滤器 | QG-16P | ||||||
| 9 | 水过滤器 | SG-25P | 25kgf/cm | DG15～800 | 法 兰 | |||
| 10 | 汽过滤器 | QG-25P | ||||||
| 11 | 水过滤器 | SG-40P | 40kgf/cm | DG15～800 | 凹凸式 法兰 |
|||
| 12 | 汽过滤器 | QG-40P |
