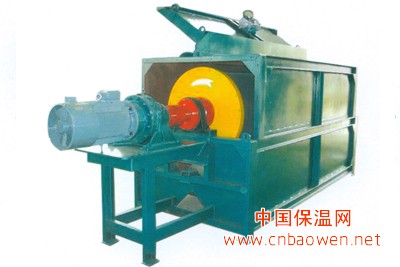

尾矿磁选机由导流槽，传动及减速机部件，永磁盘组，卸料盘组等几部分组成.尾矿磁选机的机架是由槽钢及钢板焊制，其作用是安装设备部件及通流尾矿水槽和调节水流量调节板，机架尾部有收集矿粉料斗和输出口。尾矿磁选机的传动及减速机部分是电机、皮带轮、三角带和连轴器组成的传动系统。尾矿磁选机的永磁盘组磁盘体由内盘铸件和外盘框钢件制成，两侧按磁极有规律排列磁铁。由键连接在轴上，两端有滚动轴承及轴承座等组合而成。尾矿磁选机的.卸料盘是用铝合金制成，盘体由定位套固定在轴上，两端有轴承及轴承座。
         尾矿磁选机工作原理：尾矿磁选机的尾矿水流入本机导流槽后，由安装在槽内各个磁盘间隙中流过，尾矿水中的铁粉被磁盘吸附在磁盘两侧面。当磁盘带着铁粉转到卸料盘位置铁粉即被卸料盘上的感应角铁吸附，转到离开磁盘后铁粉落入集料斗内，通过出料口流出尾矿磁选机外。
