0.5秒电液联动快速关闭阀主要应用于汽轮机抽汽管路、高炉煤气余压发电装置等高安全等级系统，以及介质为海水、污水、烟气、空气、油品等工业管网上作紧急切断阀用。本阀广泛用在电力行业为了防止汽轮机组甩负荷时汽轮机内的压力突然降低，抽气管和各加热器内蒸汽倒入汽轮机内而造成将汽轮机叶片打碎、损坏汽轮发电机的恶性事故，在此作紧急切断阀用。在系统出现危险工况时，能在0.5秒钟内实施紧急关阀，实现管路的截止。有效防止汽机尾部蒸汽和冷凝水倒灌，保护汽轮机组的安全。

二、0.5秒电液联动快速关闭阀结构与特点

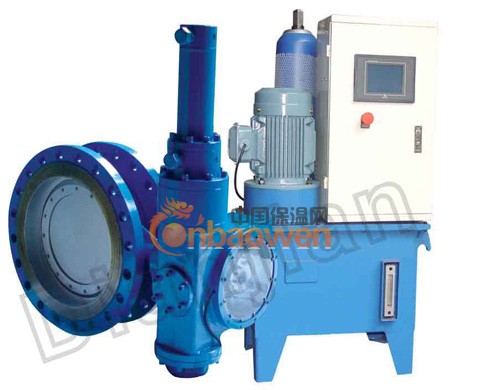

1、本阀主要由阀门、液压站、快关执行装置、PLC智能电控箱及特制行程反馈装置等组成。

2、PLC智能电气控制系统，自动化程度高，可远程、本地控制系统。

3、精加工齿轮齿条式液压执行器，结构紧凑，运行平稳，安全可靠。

4、阀门正常启闭动力源一般由配套液压泵站提供，也可来源于汽轮机主机液压站。

5、采用国际知名品牌自动化元件，产品性能优越，质量可靠。

6、阀门采用三偏心多层次金属硬密封蝶阀，耐高温、启闭灵活、轻松，密封可靠。

7、系统动力电源为380V，控制电源为AC220V、DC220V、DC110V以及其他电源等级。

三、0.5秒电液联动快速关闭阀技术参数

公称通径：DN200-1600mm

公称压力：PN0.6-10.0mpa

工作温度：-29~600°C

适用介质：水，蒸汽，气体，油品等。

阀体材料：碳钢，不锈钢

蓄能器充气压力：5MPa

阀门转角：0~90°

液压执行器工作介质：L- HM46号抗磨液压油，液压系统超压1.5倍额定压力无泄漏。

执行器额定液压工作压力：PN=17MPa

四、0.5秒电液联动快速关闭阀启闭时间：

1.阀门在100%~10%行程范围内，快速关闭时间小于0.5秒（包括延迟时间）。

2.阀门在100%~0%行程范围内，快速关闭时间小于0.8秒（包括延迟时间、缓冲时间）。

3.正常开启、关闭时间为10秒~30秒，且可调。
