金属缠绕垫片采用优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。金属缠绕垫片为半金属密合垫中回弹性最佳的垫片，金属缠绕垫片结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其最大压紧度，缠绕垫片接触的法兰密封面的表面精度要求不高。金属缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。缠绕垫片是阀门、泵、换热器、塔、人孔、手孔等法兰连接处理想的静密封原件。
缠绕垫片应用范围：
    石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。

金属缠绕垫片的种类： 　　

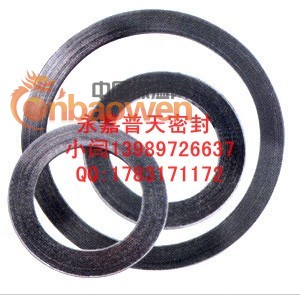

（一）基本型金属缠绕垫、 　　

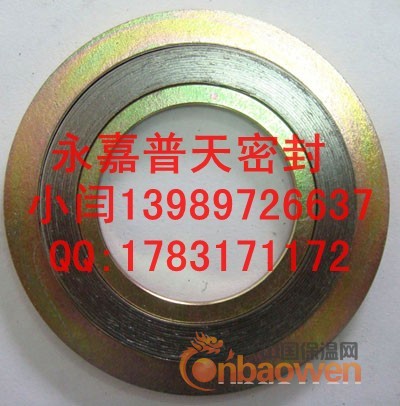

（二）带外环金属缠绕垫 　　

（三）带内环金属缠绕垫 　　

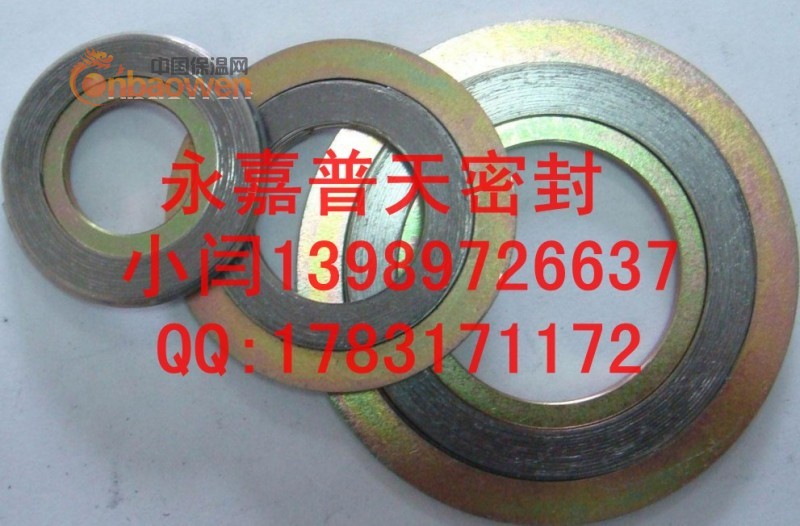

（四）带内外环金属缠绕垫 　　

（五）换热器用（带筋） 　　

（六）异形金属缠绕垫 　　

1.金属带材料 　　

A. 采用厚度为0.15mm~0.25mm的08F，0Cr13, 0Cr18Ni19Ti, 0Cr18Ni9Ti, 00Cr18Ni10, 0Cr18Ni12Mo2Ti, 00Cr17Ni14Mo2,201,304,316等冷轧钢带，或由供需双方协商 确定。 　　

B.  金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷 　　

C. 不锈钢的硬度值 HV≤200 　　

D.一般的钢带的宽度是3.2mm,4.5mm,8mm,W型的钢带可以更厚。 　　

2. 非金属带材料 　　

A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，陶瓷纤维及云母带等。带的厚度为 0.3-1.0mm。 　　

B. 特制石棉烧失量必须≤25% 　　

C. 非金属带的氯离子含量≤100PPM 　　

D.各类介质及各种非金属带的推荐使用温度及压力 　　

E.一般的钢带的宽度是3.2mm,4.5mm,8mm 　　

3. 内外环材料 　　常用的有304SS,316LSS,321SS,347SS,碳钢,钛,铜.

　使用范围： 　　

1、使用温度：-196℃-650℃（氧化介质中不高于450℃）

2、使用压力≤ 26MPa 　

3、垫片厚度：2.5-4.5mm

性　能： 　　

1、适用范围广。能耐高温、高压和适应超低温或真空下使用。 　　

2、应用补偿能力强。在高温、高压波动频繁的工位上，密封性能稳定、可靠性强。 　　

3、有良好的密封性能。 　　

4、使用安装方便。
