标准编号：HG 20610-97   型号：DN15~300 mm       材质：304，316 石墨

厚度： 1.2~10（mm）   使用温度：  -200~800（℃）    使用压力：   1.6~4.5（MPa）

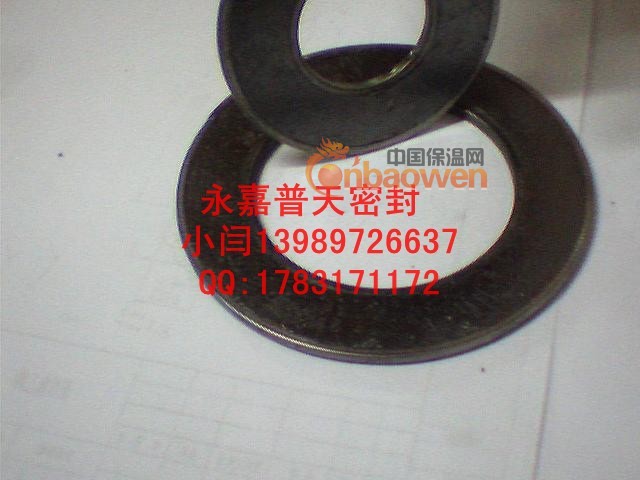

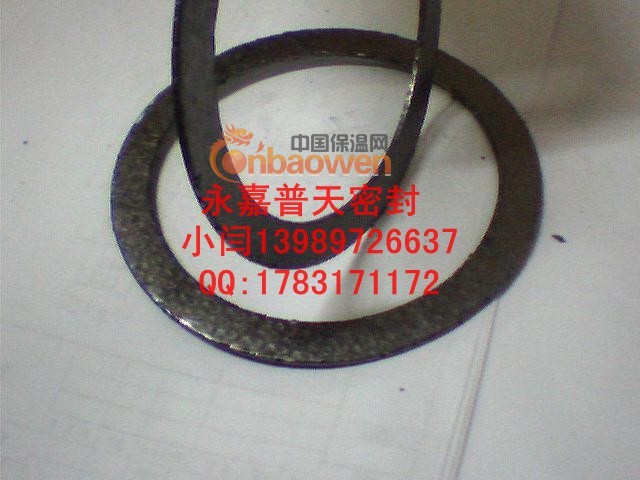

适用范围 机械 柔性石墨增强复合垫片由柔性石墨增强复合板精密切割而成，垫片加工制造容易，垫片安装使用方便、密封性能优异，适应于热水、高温、高压蒸汽、氢气、氨、溶剂、碳氢化合物、超低温液体等介质。

适用于各种管道、阀门、泵、换热器、冷凝器、压力容器、塔人孔、手孔法兰连接处的密封及制水位计、液位计、结晶器等密封垫片。

由各种石墨增强复合板切割或冲制而成，主要用于各种腐蚀性、 耐高/低温，良好的压缩回弹性和高强度性高低温介质中的法兰、观察孔、壳盖、水位计等部位的密封。由于机械强度高，使用方便，压缩回弹性好，更适合在剧烈的温度交变场合应用。

规格：Ф10-Ф3000mm　　　使用温度：-200-650℃　　　使用压力：≤6.3MPA     PH值：0~14

增强石墨垫片常用的内层增强材料有ss304,ss316或马口铁等,厚度0.1~0.127mm，形式有冲刺板增强，　网板增强，平板增强。常用材料为３０４增强石墨，可以制作成各种各样的圆型几何垫片被广泛用于管道、阀门、泵、压力容器、热交换器、冷凝器、发电机、空气压缩机、排气管、制冷机等。石墨增强垫片还可以切成形状复杂的垫片，如水位计垫片，冲孔法兰垫片及汽车柴油机的汽缸垫片。 　　

本标准是对JB/T6369——1992《柔性石墨金属缠绕垫片技术条件》的修订。
本标准与JB/T6369——1992相比，主要变化如下：
——更新了引用的规范性文件；
——调整了垫片用柔性石墨板的抗拉强度、硫含量、氯含量等指标；
——调整了垫片的压缩率、回弹率指标；
——规定了垫片用柔性石墨板硫含量和氯含量的测定方法。
本标准代替JB/T6369——1992。
本标准由中国机械工业联合会提出。
本标准由机械工业填料静密封标准化技术委员会归口

产品介绍
    能在石油、火电、造船各种泵阀等各行业中使用。
