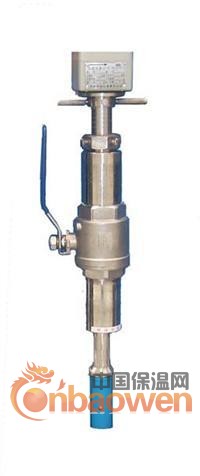

插入式电磁流量计

价      格1000.00元/台

最小起订1 台库存1000 台

供应总量
1000 台
最小起订
1 台
品牌名称
江苏杰控
厂家区域
中国江苏淮安
发货期限:
自买家付款之日起 3 天内发货

企业名片

  • 公司名称江苏杰控仪表有限公司
  • 联 系 人虞洲(先生)
  • 公司电话
  • 手机号码
  • 公司地址江苏杰控仪表有限公司
好货推荐

压力校验仪

¥1000.00/台

精密数字压力计

¥1000.00/台

微差压变送器

面议

投入式液位变送器

¥1000.00/台

差压变送器

¥1000.00/台

压力变送器

¥1000.00/台

店铺信息

所在地区:中国 江苏 淮安

会员级别:企业会员1

身份认证:

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业名片

江苏杰控仪表有限公司

小程序
【温馨提示】来电请说明在保温材料网看到我们的,谢谢
产品详情

型号:
JK-LDC

一、插入式电磁流量计 特点
插入式电磁流量计除具有一般电磁流量计的特点外,还具有其自身独特的优点:
1、结构简单,无可动部件,使用寿命长.
2、有截止阀插入式电磁流量计实现了不断流即可安装,拆卸,方便用户维护、检修.
3、测量时不受被测管道材质的影响.
4、体积小,重量轻,安装方便,维护量小.
5、不需要衬里,不需要接地环.
二、插入式电磁流量计 技术参数
1、管道公称通径及流量范围见表1
2、被测液体导电率:> 5 μ s/cm
3、公称压力:0.6MPa 1.0MPa 1.6MPa
4、转换器主要技术性能指标:
a、输出信号:直流电流:4~20mA(允许负截电阻为0~500 Ω,光电隔离)
b、供电电源: AC 或24V Dc
c、传感器与轩换器之间连接电缆的最大长度为100m
d、工作环境:温度为0~40℃;相对湿度小于85%;周围空气中不应含有腐蚀性气体
e、显示瞬时流量和累计流量
5、被测介质温度:0~60℃
6、传感器定位杆轴线与管道轴线的夹角允差+5°,插入深度允差3mm
7、直管段长度要求:传感器上游直管段长度≥ 20D;传感器下游直管段长度≥ 7D
8、精确度:当管道公称通径DN ≤ 150 时,为± 1.5%R
当管道公称通径DN ≥ 200 时,为± 1.5%R ± 2.5%R
9、外壳防护等级:IP67
三、插入式电磁流量计选型参数
对于插入式电磁流量计,设计单位应根据本产品的主要技术指标,参照用户的实际情况选型.
1、适用流量范围的确定
如果用户已做好管道,可根据表选择相适用的流量及传感器口径.
如果用户没有做好管道,首先要根据流量范围确定传感器口径,再考虑是安装有截止阀型还有安装无截止阀型的传感器.
2、压力及使用情况
用户可根据管道压力的要求选择传感器的压力指标.一般插入式电磁用于管道压力较小的场合,适用于大中型管道中的循环水、源水和净水计量.另外,插入式电磁流量计与同口径的一体、分体电磁流量计相比价格较低廉.
3、探头及插入杆形式
探头形式是根据介质悬浮物情况确定的,一般悬浮物多不易经常拆装的选敞开式,否则选导管式.插入杆形式是对安装的要求.一般螺杆式比较易于安装
.四、JK-LDC 型传感器选型表
JK-LDC——插入式电磁流量传感器
安装方式——(有截止阀;1- 无截止阀)
探头形式——(A 敞开式,B 导管式)
插入杆形式——(1 螺杆,2 光杆式)
口径——(见表1)
五、JK-LDC插入式电磁流量计选型表
JK-LDC——插入式电磁流量计使用环境——(B :防爆;无:非防爆)
转换器型号——(6 A :一体化;5 A :分体型)
结构形式——(Y :一体型:分体型)
安装方式——(有截止阀;1 - 无截止阀)
探头形式——(A 敞开式;B 导管式)
插入式杆形式——(1 螺杆式;2 光杆式)

电磁流量计     孔板流量计     旋进旋涡流量计   www.jsjkyz.com
