供应新疆换热器（可拆板式）换热机组换热站厂家

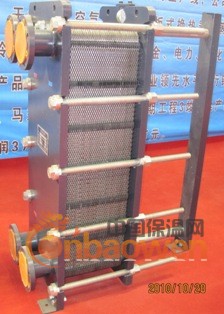

可拆式板式换热器

M系列可拆式板式换热器
特点：

    具有传热效率高，结构紧凑，占地面积小、操作灵活、应用范围广、热损失小、安装拆卸方便、使用寿命长等特点，在相同压力降的情况下，其传热系数是列管换热器的3—5倍，占地面积为列管换热器的1/3，金属消耗量只有列管换热器的2/3，两种介质的传热平均温差可以小至1℃，热回收效率可达99%以上，因些板式换热器是一种高效、节能、节约材料、节约投资的先进热交换设备。

板片和密封垫及其材料：
    亿达板片的板间距平均为6~8mm,板片厚度0.5~1.2mm，同时板片采用单边流、对角流、多程流等多种设计，流体分布均匀，切不易结垢，可以保持长期高效传热。

亿达密封垫是板式换热器的密封部件，每件板片的同一侧面都牢固的粘着一组有弹性的密封垫。将螺栓上紧后，被压紧的密封垫厚度等于板片波纹突起的厚度，此时板片与密封垫的突出端位于同一平面上，互相紧贴。亿达密封垫得厚度非常准确。假如密封垫过厚，则板片波纹不能互相接触，形成不了支撑，受压时会变形;假如密封垫不够厚，则上紧螺栓时会使板片波纹顶端紧贴后再压人而形成小凹坑，易穿孔泄漏，造成板片报废。

                               传热板片材料

材料名称	材料牌号	适用流体
不锈钢	SUS304、316等	净水、河用水、食用油、矿物油
钛及钛钯	Ti、Ti-Pd	海水、盐水、盐化物
20Cr，18Ni，6Mo	254SMo	稀硫酸、稀疏盐化物水溶液、无积水溶液
镍	Ni	高温、高浓度苛性钠
HASTELLOY合金	C276、D205、B2G	浓硫酸、盐酸、磷酸



                                密封垫材料

密封垫片名称	适用流体	使用温度
丁腈橡胶（NBR）	水、海水、矿物油、盐水	-15~~+135℃
三元乙丙（EPDM）	海水、水蒸气、酸、碱	-25~~+180℃
氟橡胶（F26）	酸、碱、流体	-55~~+230℃
四丙氟橡胶（FTP）	浓酸、碱、高温油、蒸汽	-0~~+160℃

设备选型：

版型	板片波深	板厚mm	通径	压力 MPA	框架重量 KG(1.0/1.6)	装机面积
M3	3mm	0.5      0.6      0.7	DN40	0.6 1.0 1.6	95	0.5—3M²
M6	3mm		DN50		150/170	2—10M²
M10	3mm		DN100		300/330	4—25M²
M10L	3mm		DN100、125		450/480	8—75M²
M15S	4mm		DN150		820/840	10—140M²
M15	4mm		DN150		990/1090	15—180M²
M20	4mm		DN200		1300/1680	20—350M²
M35	4mm		DN350		2950/3550	50—450M²
M35L	4mm	0.6 0.7	DN350		5150/5850	150—700M²
M45L	4mm		DN450		7660/8580	200—1000M²

应用场合：

    M系列可拆式板式换热器因其具有上述特点，所以广泛应用于矿山、冶金、机械、化工、电力、石油、船舶、医药、轻纺、造纸、食品、核工业和海洋开发及热电联产集中供热等领域，可满足各类冷却、加热、冷凝、浓缩、消毒和余热回收等工艺的需要。
