一、阀体
|

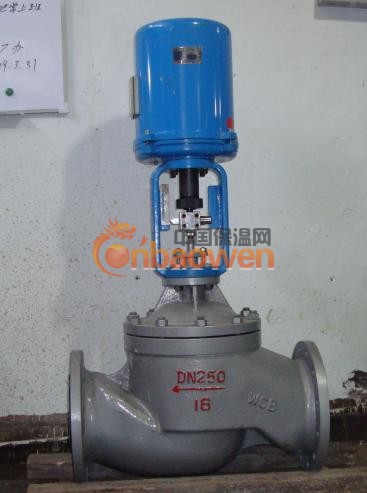

ZDLP(M)型电子式精小型电动单座（套筒）调节阀，由低流阻直通单座阀，或低流阻套筒阀配用德国进口PS或3810系列执行机构等组成。电动执行机构内有伺服放大器，无需另配伺服放大器，有输入控制信号（4—20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。该阀具有体积小，重量轻、连线简单、流量大、调节精度高等特点，广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。
形式：直通倒S铸造阀
公称通径：DN20－200mm 公称压力：PN1.6 4.0 6.4MPa 连接形式：JB78－59 JB/T79.2－94凹式 材 料：HT200 ZG230—450 ZG1Gr18Ni9Ti ZG0Cr18Ni12M02Ti |
二、上阀盖
常 温 型：-20℃－+200℃
散 热 型：-40℃―+450℃
压盖形式：螺栓压紧式
填 料：V型聚四氟乙烯，柔性石墨，不锈钢波纹管
散 热 型：-40℃―+450℃
压盖形式：螺栓压紧式
填 料：V型聚四氟乙烯，柔性石墨，不锈钢波纹管
三、阀内组织
阀芯形式：上导向单座柱塞式阀芯，
或上导向单座套筒柱塞式阀芯
流量特性：等百分比特性，
直线特性和快开特性
材 料：1Cr18Ni9Ti OCr18Ni12Mo2Ti
或上导向单座套筒柱塞式阀芯
流量特性：等百分比特性，
直线特性和快开特性
材 料：1Cr18Ni9Ti OCr18Ni12Mo2Ti
四、执行机构
类型:可选PS、3810、ZAZ（DN100以内）或DKZ（DN100以上）电子式直行程执行机构，防爆型选用3810型，技术参数和性能：请参阅对应的执行机构及阀门定位器说明书。
订货说明：
1.是否带附件以便为您正确选型;
2.如有特殊要求时请在订购产品时注明。
3.若已经由设计单位选定的型号，请按型号直接向我公司（上海元立阀门有限公司）销售部订购。
4.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的阀门专家为您审核把关。
