- 型号：
- ZAJQ

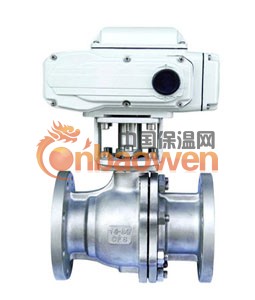

ZAJQ型智能电动球阀采用一体化结构，与DTR电动执行机构相配，有输入控制信号（4~20mADC或1-5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
一、阀体
形式：角型单座铸造阀
公称通径：20-300mm
公称形式：PN1.6 4.0 6.4Mpa
连接形式：法兰式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
公称通径：20-300mm
公称形式：PN1.6 4.0 6.4Mpa
连接形式：法兰式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
二、阀内组件
|
阀芯形式： O型阀芯
流量特性： 快开型 材 料： 1Cr18Ni9Ti 0Cr17Ni12Mo2衬聚四氟乙烯 密封面材料：聚四氟乙烯、PPL、硬密封 |
三、具有理想流量特性表
|
公称通径（DN）
|
不同开度角下的Kv值
|
||||||||
|
温度
|
10o
|
20o
|
30o
|
40o
|
50o
|
60o
|
70o
|
80o
|
90o
|
|
50
|
2
|
4
|
9
|
17
|
32
|
60
|
97
|
151
|
215
|
|
80
|
6
|
11
|
22
|
44
|
83
|
155
|
250
|
389
|
550
|
|
100
|
9
|
18
|
35
|
71
|
133
|
248
|
398
|
620
|
890
|
|
150
|
20
|
40
|
8/0
|
160
|
300
|
560
|
900
|
1400
|
2000
|
|
200
|
36
|
72
|
143
|
286
|
737
|
1002
|
1611
|
2506
|
3580
|
|
250
|
57
|
113
|
226
|
453
|
848
|
1582
|
2543
|
3955
|
5650
|
|
300
|
81
|
163
|
325
|
651
|
1220
|
2278
|
3661
|
5695
|
8100
|
四、执行机构
类型：可选PSQ、DTR和3810系列电子式角行程执行机构。防爆型选用3810系列。
技术参数和性能：请参阅相应执行机构与阀门定位器说明书。
技术参数和性能：请参阅相应执行机构与阀门定位器说明书。
五、电动调节球阀规格参数
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系数（Kv）
|
20
|
38
|
72
|
110
|
170
|
215
|
380
|
550
|
890
|
1400
|
2000
|
3580
|
5650
|
8100
|
|
可调动作范围
|
0-90o
|
|||||||||||||
|
允许压差△P
|
小于公称压力(1.6MPa)
|
|||||||||||||
|
泄漏量Q
|
按AP1598标准测试 无泄漏
|
|||||||||||||
|
环境温度℃
|
-20~60℃
|
|||||||||||||
|
基本误差
|
±2.5%
|
|||||||||||||
|
回差
|
±2.5%
|
|||||||||||||
|
死区
|
1%
|
|||||||||||||
|
可调范围
|
250：1
|
350：1
|
||||||||||||
|
配用执行机构
|
PSQ101, 381RSA-05DTR-05
|
DTR-10 PSQ201, DTR-20381RSC-30
|
DTR-40381RSC-50
|
PSQ701DTR-60
|
||||||||||
订货说明：
1.是否带附件以便为您正确选型;
2.如有特殊要求时请在订购产品时注明。
3.若已经由设计单位选定的型号，请按型号直接向我公司（上海元立阀门有限公司）销售部订购。
4.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的阀门专家为您审核把关。
