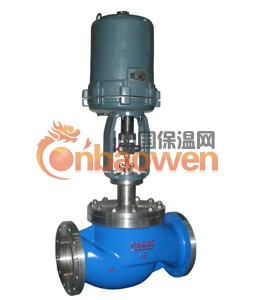

ZDLM型电子式电动套筒调节阀是由3610L型电子式电动执行机构和套筒调节机构组成。电动执行机构内有伺服系统，无须另配伺服放大器，有电源及输入信号即可控制运转。调节机构采用平衡式阀塞结构，具有阀塞稳定性好，不易产生震动，噪音低，对温度敏感性小，允许使用压差较大等特点，适用于流量大、泄漏量要求不严格的场合。套筒调节切断阀采用了软密封或硬密封结构，特别适用于既要求调节又要求切断的场合。

公称通径mm			25	40	50	65	80	100	150	200	250	300
额定流量系数Kv			2、3.2、 5、8、10	16 25	25 40	40 63	63 100	100 155	250 370	400 580	630 900	1000 1300
公称压力MPa			1.6 、 6.4
行 程mm			16	25		40			60		100
流量特性			直线、等百分比
介质温度ºC			-20～200(常温)；-40～450(中温)；-250～-60(低温)
法兰尺寸、型式			PN16：按JB78-59光滑式 PN64：按JB/T79.2-94凹式(常、中温) 按JB/T79.3-94榫槽式(低温)
阀体 材质	公称压力 MPa	1.6	常温: HT200 ZG230-450 ZG1Cr18Ni9Ti
		6.4	常温: ZG230-450 ZG1Cr18Ni9Ti
			中温: ZG230-450 ZG1Cr18Ni9Ti
			低温: ZG1Cr18Ni9Ti

公称通径 mm		25	40	50	65	80	100	150	200	250	300
配电动 执行机 构型号	ZDLM	361LSA-20 361LXA-20	361LSB-30 361LXB-30		361LSB-50 361LXB-50			361LSC-65		361LSC-99
	ZDLM2 ZDLM3	361LSB-30 361LXB-30	361LSB-50 361LXB-50		361LSC-65			361LSC-99		361LSC-160
动作速度mm/s	ZDLM	2.1	3.5		1.7			3.4		2.0
	ZDLM2 ZDLM3	3.5	1.7		3.4			2.0		1.0

型 号	额定输出力N	速度mm/s	技术参数
361LSA-20 361LXA-20	2000	2.1	电 源：220V±10%V a.c. 50Hz 输入信号：4-20mA d.c. 1-5V d.c.  (信号线用屏蔽线)  开度信号：4-20mA d.c. 保护等级：相当IP55 防爆标志：ExdⅡBT4
361LSB-30 361LXB-30	3000	3.5
361LSB-50 361LXB-50	5000	1.7
361LSC-65	6500	3.4
361LSC-99	10000	2.0
361LSC-160	16000	1.0

订货说明：

1.是否带附件以便为您正确选型;

2.如有特殊要求时请在订购产品时注明。

3.若已经由设计单位选定的型号，请按型号直接向我公司（上海元立阀门有限公司）销售部订购。

4.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的阀门专家为您审核把关。
