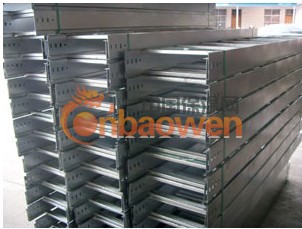

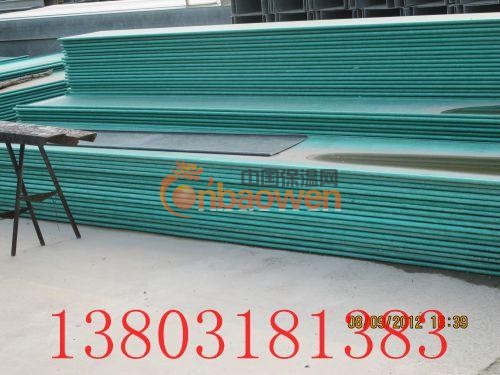

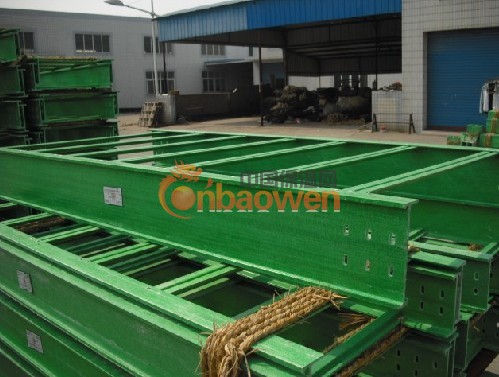

JBQ系列玻璃钢电缆桥架 www.yblglj.com分为阶梯式、托盘式和槽式三种，它使电缆、电力线路的敷设以及高层建筑的网络布线变得整齐、美观、规范，在工程设计中也实现了标准化、系列化和通用化，为美化环境和安全生产提供了新途径。

2.适用范围：

    JBQ系列玻璃钢电缆桥架适用于电压在10千伏以下的电力电缆，以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。

3.结构特点与安装：

    JBQ系列玻璃钢电缆桥架具有品种齐全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安全标准、外形美观的特点，对技术改造、扩大电缆、维护检修带来方便。

    JBQ系列玻璃钢电缆桥架的安装可因地制宜，可随工艺管道架空敷设；楼板，梁下安装；室内外墙壁、柱壁、隧道、电缆沟壁上的侧装，还可在露天立柱或支墩上安装，大型多层桥架吊装或立装时，应尽量采用工字钢立柱两侧对称敷设。

    JBQ系列玻璃钢电缆桥架可水平、垂直敷设、可转角、T字形、十字形分支；可调宽、调高、变径。

4.玻璃钢电缆桥架在层次上的安排：

(1)玻璃钢电缆桥架层次排列应是弱电流控制电缆在最上层，接着一般控制电缆，低压动力电缆，高压动力电缆依次往下排列(见下表)。这样排列有利于屏蔽干扰、电力电缆冷却、方便于施工。

(2)各层玻璃钢电缆桥架层间距离为：

        控制电缆 ≥ 200mm

        动力电缆 ≥ 300mm

        机械化敷设电缆 ≥ 400mm

5.玻璃钢电缆桥架尺寸选择与计算：

    电缆桥架的载荷G总的计算：

    G总=n1q1+n2q2+n3q3+ ……

式中：q1、q2、q3 …… 为个电缆每单位长的重量(kg/m)

     n1、n2、n3 …… 为相应电缆的根数

   G应小于玻璃钢电缆桥架的允许载荷(参照载荷曲线图表)

    当玻璃钢电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

    玻璃钢电缆桥架宽度b的计算：

    (1)电力电缆

        b = n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+ ……

    式中：d1、d2、d3 ……为各电缆直径

        n1、n2、n3 ……为各相应电缆直径的根数

        k1、k2、k3 ……为各电缆间距(k值最小不应小于d/4)

    (2)控制玻璃钢电缆桥架宽度b的计算(一般玻璃钢电缆桥架的填充率取40%左右)

        电缆总截面积:s0=n1π(d1/2)2+n2π(d2/2)2+ ……

             需要的托架横载面积：s=s0d/0.4=s/h=s/(0.3h)

        式中：h为玻璃钢电缆桥架净高

6.注意事项

(1)JBQ型玻璃钢电缆桥架装置的最大载荷，支撑间距应小于允许载荷的支撑跨距。

(2)选择玻璃钢电缆桥架的宽度上四月毫年个 留有一定的备用空位，以便为今后增添电缆用。

(3)当电力电缆和控制电缆较少时，可同一电缆桥安装，但中间要用隔板将电力电缆和控制电缆各开敷设。

(4)玻璃钢电缆桥架水平敷设时，桥架之间的接头应尽量设置在跨距的1/4左右。水平走向的电缆每隔2米左右固定一下，垂直走向的电缆每隔1.5米固定一下。

(5)玻璃钢电缆桥架装置应有可靠接地。如利用桥架作为接地干线，应将每层桥架的端部用16mm2软铜线并联起来、与总接地干线相通，长距离的电缆桥架每隔30-50米接地一次。

(6)玻璃钢电缆桥架装置除需屏蔽装保护罩外，在室外安装时应在其顶层加装保护罩，防止日晒、雨淋。如对需焊接安装时；焊件四周的焊缝厚度不得小于母材的厚度，焊口必须防腐处理。
