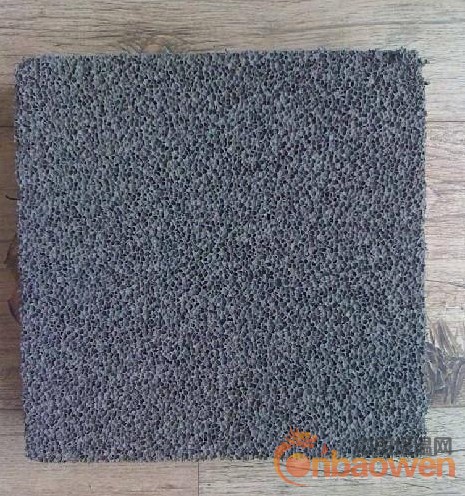

超轻发泡水泥保温板优异性能：
1. 干密度极低
市场上发泡水泥板干密度大多在250kg/m³左右，密度大且强度低，在高层应用不够安全；由于密度大板规格小，造成保温施工效率低；板规格小施工时板缝多导致墙体传热系数提高，超轻发泡水泥保温板在建筑外墙保温应用主要为120kg/m³、140kg/m³两种型号，干密度为前者的50%左右，克服了前者的上述缺陷。
2. 导热系数较低，和膨胀聚苯板接近
膨胀聚苯板导热系数≤0.041w/m.k,超轻发泡水泥保温板导热系数120kg/m³型号为≤0.048w/m.k,140kg/m³型号为≤0.050w/m.k其导热系数和膨胀聚苯板接近。
3. 为不燃A级材料
经国家固定灭火系统和耐火构件质量监督检验中心按8624-2006《建筑材料与制品燃烧性能分级》标准对干密度90kg/m³、120kg/m³、150kg/m³、170kg/m³4个级别的超轻发泡水泥保温板燃烧性能检验，燃烧性能全部为A1级；经国家建筑节能质量监督检验中心按8624-1997《建筑材料与制品燃烧性能分级》标准检验燃烧性能全部为A级。
4.抗拉粘结强度≥0.1Mpa，能够满足JGJ144-2004《外墙保温工程技术规程》强制性标准要求
市场上干密度≤２５０ｋｇ／ｍ³的发泡水泥板抗拉粘强度很难达到０．１ＭＰａ，而120kg/m³级别的超轻发泡水泥保温板即可达到0.11Mpa,干密度越大抗拉强度越高。
5.吸水率低
吸水率市场上干密度≤250kg/m³的发泡水泥板体积吸水率做到≤10%比较困难，超轻发泡水泥保温板体积吸水率约在4%左右。
6.碳化系数高
市场上干密度≤250kg/m³的发泡水泥板抗碳化指标要求≥0.8，有人认为采用硫铝酸盐水泥的发泡水泥板抗碳化效果会更差，但超轻发泡水泥保温板通过配方调整碳化系数却达到了1.18左右。
7.生产工艺保证了质量高度稳定

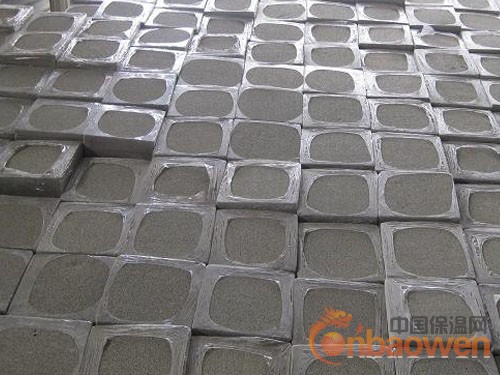

超轻发泡水泥保温板采用的发泡复合干粉由我公司工业化精确搅拌生产，外加剂配套供应，用户生产时只需按我公司提供的配合比在干粉加水搅拌后加入发泡剂，经过发泡，体积膨胀，硬化，脱模，割据即可生产出合格的超轻水泥发泡保温板，工艺简单，质量高度稳定。
8.工艺稳定，生产效率高
生产中不加粉煤灰，复合干粉中含有减水，稳泡，调凝，促强等多种外加剂，发泡时工艺稳定；采用速发，速凝，速硬工艺路线，10分钟左右发泡结束，30-60分钟左右水化放热达到高峰，60-240分钟即可切割为成品。生产效率为常规发泡水泥板的2~3备；生产物废渣，废水，废气产生；不需蒸汽养护；生产能耗低。
9.具有较强的市场竞争能力
超轻发泡水泥保温板和目前市场上使用较多，性能较接近的其他不燃外墙包爱文材料相比，施工工艺简单，综合造价相比较低。
