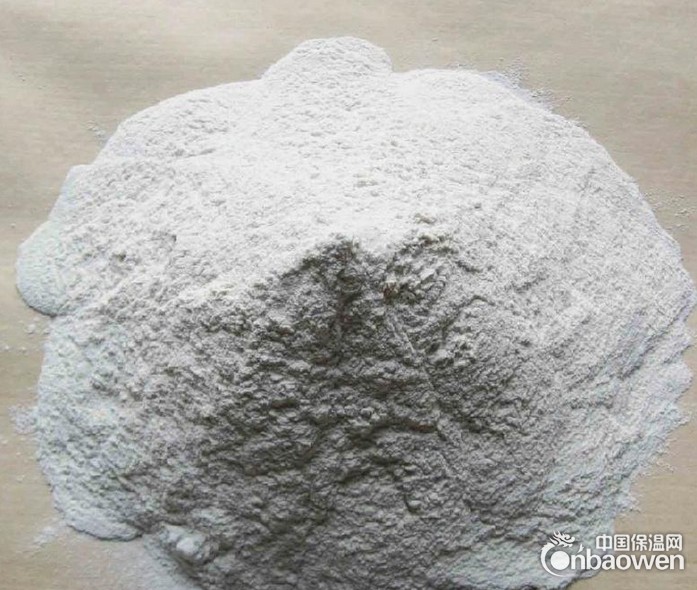

产品说明：
　　HL-01挤塑板系统专用胶粉是针对水泥基系列建材专用产品，本产品与水泥有优良的融合性，能完全溶解于水泥基干混砂浆膏体中，固化后不降低水泥的强度，既保持的粘结作用、成膜性及柔韧性，又具有良好的耐侯性和稳定性。用本产品最明显的优势是其超强的粘结性能和抗裂性能，干燥后，能有效地防止酸性空气对墙体的侵蚀，受潮湿后不易粉化、潮解，被广泛用于粘结砂浆、抗裂砂浆墙体材料中，并可大幅地降生产成本。
理化性能指标：

产品特点：
　HL-01挤塑板系统专用胶粉，该胶粉经高温、高压、喷雾干燥并与多种进口活性增强微粉均聚而成，能使粘结砂浆明显提高与挤塑板的粘结能力（微渗性的粘结）和自身抗拉强度，抗坠、保水增稠施工性能好，耐水、耐冻融、耐热老化性能突出，配料简单，使用方便，同比成本低廉。

应用举例
1.粘结砂浆（XPS板保温系统）生产参考配方
① PO42.5 普硅水泥　　　　　　　　　　　　　400KG/T
② 石英砂　　　　　　　　　　　　　　　　　　600KG/T
③ XS-01挤塑板系统专用胶粉　　　　　　　　 10KG/T
④ HPMC　　　　　　　　　　　　　　　　　　1.5-2.5KG/T
　　直接加水搅拌均匀，水灰比20～22%，放置5～10分钟即可使用，禁止在5℃以下温度施工，一次最好在30分钟内用完，粘结厚度3-5mm，28天后可以达到80%的凝固粘结效果，用量约5KG/㎡。
2.抹面砂浆（XPS板保温系统）生产参考配方
① PO42.5 普硅水泥　　　　　　　　　　　　　　350-400KG/T
② 石英砂　　　　　　　　　　　　　　　　　　　600-650KG/T
③ XS-01挤塑板系统专用胶粉　　　　　　　　　 10KG/T
④ HPMC　　　　　　　　　　　　　　　　　　　2-3KG/T
⑤ 聚丙烯纤维　　　　　　　　　　　　　　　　　1.5KG/T
⑥ 木质纤维　　　　　　　　　　　　　　　　　　3KG/T
　　直接加水搅拌均匀，水灰比20～22%，放置5～10分钟即可使用。施工标准要求：挤塑板底层罩面砂浆厚度2～3mm，将网格布贴上压平实后再抹上1～2mm厚砂浆，加强部分5～7mm厚，28天后可以达到80%的凝固粘结效果，用量约5KG/㎡。
注意事项：
　　1.投料不宜一次性投入；
　　2.需加入聚丙烯纤维时，要先放进水泥中分散，因为水泥的细小颗粒能消除纤维的静电，才能使聚丙烯纤维分散开；
　　3.搅拌混合均匀，但搅拌时间不宜过长，15分钟为宜，长时间搅拌沙子与水泥容易沉淀分层（立式搅拌机特别注意）；
　　4.需要根据季节的变化来调节添加剂的用量；
　　5.避免添加剂或水泥受潮结块；
　　6.严禁与酸性物质混合堆放、使用；
　　7.5℃以下禁止施工中使用，低温施工会造成最大的工程质量问题，造成抹面砂浆与保温板不粘合，这种是后期没有补救方案的工程质量问题。
包装及储存：
　　1.25 KG装，化工复合纸塑包装袋，内衬PVC膜；
　　2.保质期2年，须防水防潮，打开包装后须扎口密封，有气味，无毒。
