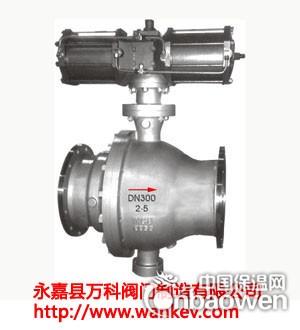

产品名称： Q647卸灰喷煤粉球阀
阀体材质： HT、QT、WCB、LCB、CF8、CF3、CF8M、CF3M……
设计标准： GB/T9113、JB/T79.1-1994
结构长度： GB/T12221-1989
法兰标准： GB/12237-1989
公称通径： DN50-600mm
公称压力： PN0.25-2.5MPa
适用温度： -96-300℃
传动方式： 气动、电动、液动、蜗轮传动、手动、电液动
Q647卸灰喷煤粉球阀产品介绍：
Q647卸灰喷煤粉球阀适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。工作时，阀前流体压 力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所有固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿 命长，气动球阀适用于高压、大口径管道场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限 制，是双向。本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部设有弹簧保证阀座紧贴球体，保持密封。阀门上下阀杆均设有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。气动阀门采用全通径的结构使阀门流量孔径与管线内径一致，以便管线清扫。
Q647卸灰喷煤粉球阀主要材质：
| 公称通径DN（mm） | 50-200 | ||||||
| 公称压力PN（MPa） | 1.6 | 2.5 | 4.0 | ||||
| 公称压力 （MPa） |
强度试验 | 2.4 | 3.75 | 6.4 | |||
| 密封试验 | 1.8 | 2.75 | 4.4 | ||||
| 材料材料代号 | C | P | R | ||||
| 主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |||
| 球板 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | ||||
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | ||||
| 密封圈 | 增强聚四氟乙烯对位聚苯 | ||||||
| 填料 | 聚四氟乙烯、柔性石墨 | ||||||
| 适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | |||
| 适用温度 | -28℃～300℃ | ||||||
| 执行器 | 型号 | GT或AW系列 | |||||
| 气源压力 | 0.3-0.7MPa | ||||||
| 执行标准 | 设计制造 | 结构长度 | 法兰尺寸 | 压力温度 | 试验检验 | ||
| GBT/12237 | GB12221 | GB9113 | GB9131 | GB13927 | |||
Q647卸灰喷煤粉球阀主要连接尺寸：
| 公称通径 DN（mm） |
尺寸（mm） | 执行器型号 （仅供参考） |
|||||||||||||||
| 1.6MPa | 2.5MPa | 4.0MPa | |||||||||||||||
| L | D | D1 | B | Z-ΦD | L | D | D1 | B | Z-ΦD | L | D | D1 | B | Z-ΦD | 1.6、2.5MPa | 4.0MPa | |
| 50 | 203 | 160 | 125 | 16 | 4-18 | 216 | 160 | 125 | 20 | 4-18 | 216 | 160 | 125 | 20 | 4-18 | GTD-80 | GTD110 |
| 65 | 222 | 180 | 146 | 18 | 4-18 | 241 | 180 | 145 | 22 | 8-18 | 241 | 180 | 145 | 22 | 8-18 | GTD-100 | GTD110 |
| 80 | 241 | 195 | 160 | 20 | 8-18 | 283 | 195 | 160 | 22 | 8-18 | 283 | 195 | 160 | 22 | 8-18 | GTD-100 | GTD110 |
| 100 | 305 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-23 | 305 | 230 | 190 | 24 | 8-23 | GTD-115 | GTD-125 |
| 125 | 356 | 245 | 210 | 22 | 8-18 | 381 | 270 | 220 | 28 | 8-25 | 381 | 270 | 220 | 28 | 8-25 | GTD-160 | AW13 |
| 150 | 394 | 280 | 240 | 24 | 8-23 | 403 | 300 | 250 | 30 | 8-25 | 403 | 300 | 250 | 30 | 8-25 | GTD-90 | AW13 |
| 200 | 457 | 335 | 295 | 26 | 12-23 | 502 | 360 | 310 | 34 | 12-25 | 502 | 375 | 320 | 38 | 12-30 | AW17 | AW17 |
| 250 | 533 | 405 | 355 | 30 | 12-25 | 586 | 425 | 370 | 36 | 12-30 | AW17 | AW20 | |||||
| 300 | 610 | 460 | 410 | 30 | 12-25 | 648 | 485 | 430 | 40 | 16-30 | AW20 | AW20 | |||||
| 350 | 686 | 520 | 470 | 34 | 16-25 | 762 | 550 | 490 | 44 | 16-34 | AW20 | AW28 | |||||
| 400 | 762 | 580 | 525 | 36 | 16-30 | 838 | 610 | 550 | 48 | 16-34 | AW28 | AW28 | |||||
| 450 | 864 | 640 | 585 | 40 | 20-30 | 914 | 660 | 600 | 50 | 20-34 | AW28 | AW35 | |||||
| 500 | 914 | 705 | 650 | 44 | 20-34 | 991 | 730 | 660 | 52 | 20-41 | AW28 | AW35 | |||||
