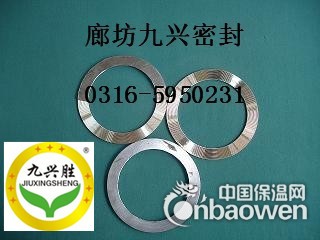

九兴胜牌金属缠绕垫为半金属密合垫中回弹性最佳的垫片HG 20610-1997 钢制管法兰用缠绕式垫片 （欧洲体系），由V形或W形薄钢带与各种填充料（石墨、石棉、四氟）交替缠绕而成，其结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其最大压紧度，垫片接触的法兰密封面的表面精度要求不高。特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。是阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封原件，广泛地用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。
九兴胜牌金属缠绕垫种类：基本型金属缠绕垫、带外环金属缠绕垫、带内环金属缠绕垫、带内外环金属缠绕垫、换热器用（带筋）、异形金属缠绕垫。
九兴胜金属缠绕垫片（基本型）采用优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。
九兴胜牌金属缠绕垫片.金属带材料
A. 采用0Cr13, 0Cr18Ni19Ti, 0Cr18Ni9Ti, 00Cr18Ni10, 0Cr18Ni12Mo2Ti, 00Cr17Ni14Mo2等冷轧钢带，或由供需双方协商 确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷
C.不锈钢的硬度值 HV≤200
D.一般的钢带的宽度是3.2mm,4.5mm.8mm
九兴胜牌金属缠绕垫片非金属带材料
A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，陶瓷纤维及云母带等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力
E.一般的钢带的宽度是3.2mm,4.5mm.8mm
九兴胜牌金属缠绕垫片使用温度：
石墨金属缠绕垫片使用温度-200-850℃
石棉金属缠绕垫片使用温度-200-500℃
四氟金属缠绕垫片使用温度-200-260℃
九兴胜牌金属缠绕垫片由V形或W形不锈钢带和非金属填充料叠合，螺旋卷绕，始末端点焊而成，具有良好的压缩回弹性，适用于温度、压力交变剧烈的密封部位，是管道、阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封元件。广泛应用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。
九兴胜牌金属缠绕垫片材质选择:
|
钢带及内外环材质
|
填充料
|
钢带及内外环材质
|
原材公司
|
常用牌号
|
通用厚度mm
|
通用厚度 mm
|
|
|
名称
|
代号
|
名称
|
代号
|
名称
|
V形垫/环
|
V形垫/环
|
|
|
碳钢
|
CS
|
碳钢
|
碳钢
|
3.2/2.0
4.5/3.0
|
4.8/3.0
5.5/4.0
7.5/5.0
|
||
|
不锈钢
|
304(L),316(L)
|
不锈钢
|
304(L),316(L)
|
||||
|
蒙乃尔
|
Mon
|
蒙乃尔
|
SPECIAL MERTAL
|
400,k500
|
|||
|
镍，钛
|
Ni，Ti
|
镍，钛
|
Ni，Ti
|
Ni6,ni4,ni2,ti3,ti2
|
|||
|
因科镍
|
INC
|
因科镍
|
SPECIAL MERTALS
|
625,825,800,600
|
|||
|
哈氏
|
Hastelloy
|
哈氏
|
HAYNES
|
Hc 276,hb 2
|
|||
|
锆材
|
Zirconium
|
锆材
|
USGS
|
Zir 72
|
|||
一般内环材质同钢带，以满足介质及工况要求为可。
外环材质同管道及相应设备外壳，碳钢外环较为经济。
九兴胜牌金属缠绕垫片产品标准：
我们能按照ANSI B 16.20，MSS SP-44，API 605，DIN，JIS，JPI，BS 1560，JG/T，GB/T，HG，SH等标准生产。或者由用户具体注明要求。如垫片用在换热器上且带有筋条时，请提供具体的图纸
具体订单，应注明具体的材质、所用标准、公称通径DN、压力等级PN，
或注明具体尺寸：
D1：内环内径；D2：内环外径；D3：外环内径；D4：外环外径
