一、前言

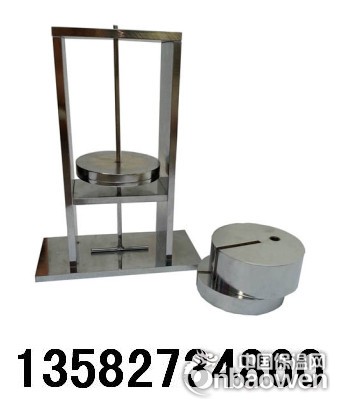

本试验机适用于多种塑料管，塑料波纹管的耐热试验，确定管材所需耐热值，从而确定其耐热强度，符合GB/T14823.2《电气安装用导管  特殊要求—刚性绝缘材料平导管》及JG3050《建筑用绝缘电工套管及配件》及ZBG33008《聚氯乙烯塑料波纹电线管》等要求。

二、测定方法

1、硬质套管及配件取三根80mm长套管，沿套管轴向剖开成两片，各取其中一片为试样。配件可视具体情况从配件上制取。将试样及JG3050《建筑用绝缘电工套管及配件》耐热试验仪一起放入温度为60℃±2℃的烘箱内，试样放于耐热仪的平板上，将下端带有直径为5 mm的钢珠锥形物放在试样上，在20 N压力作用下（对于套管应压在其凹面处）保持1h，到达规定的时间后取出试样，在室温下冷却后用游标卡尺测定压痕直径d，其值不应大于2mm。

2、半硬质套管及波纹套管取三根长为100mm试样，将试样与耐热试验仪一起放入烘箱内，烘箱内温度控制如下：

—5型、—15型、—25型套管，烘箱温度为60℃±2℃；90型、90/—25型套管，烘箱温度为90'℃±2℃。

表7　耐热试验荷载

3、试样与耐热仪在烘箱内保持4h，然后将试样放于耐热仪上，试样上放置一根直径为6 mm的钢杆，钢杆轴线与套管轴线成正交位置，试样通过钢杆被施加如表7的规定荷载。

4、试样被加荷后保持24 h，然后试样在保持受荷作用下冷却至室温，撤去荷载，立即将试样竖起，选定相应量规，要求量规能在其自重作用下从套管中自由滑落。

5、耐热试验载荷

套管类型：轻型，载荷1.0；

套管类型：重型，载荷2.0
