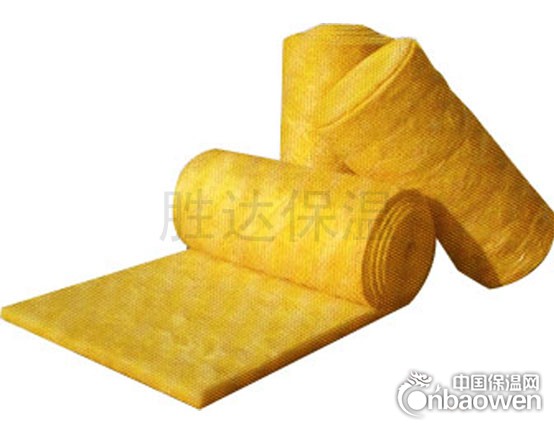

玻璃棉卷毡

离心玻璃棉卷毡是将处于熔融状态的玻璃用离心喷吹法工艺进行纤维化喷涂热固性树脂制成的丝状材料，再经过热固化深加工处理，可制成具有多种用途的系

列产品。

它具有阻燃、无毒、耐腐蚀、容重小、导热系数低、化学稳定性强、吸湿率低、憎水性好等诸多优点，是目前公认的性能最优越的保温、隔热、吸音材料，具有十分广泛的用途。用材料制成的板、毡、已大量用于建筑、化工、电子、电力、冶金、能源、交通等领域的保温隔热、吸声降噪，效果十分显著。由于离心玻璃棉质地柔软、纤维微细，施工中不会刺激皮肤，因而深受施工单位欢迎，成为保温隔热的首选产品。产品用途：玻璃棉毡、吸音棉毡是一种理想的吸音及保温隔热的材料，广泛用于房屋墙体、船舶机舱隔热；计算机房、冷藏库恒温；各种发电机房、泵房的降噪；音响柜、音响调整等。

      吸音系数：玻璃棉毡、作吸音材料使用时，在其背后留着空气层或表面粘贴装饰材料。在空气层厚度为100-150mm范围内，空气层越厚，中、低音域的吸音率越高如空气加厚到300mm，有效吸音率范围就扩大至100Hz。

    产品用途 :

    作用：墙体吸音、墙体隔音、墙体保温、墙体隔热。

 离心玻璃棉卷毡内部纤维蓬松交错，存在大量微小的孔隙，是典型的多孔性吸声材料，具有良好的吸声特性。离心玻璃棉可以制成墙板、天花板、空间吸声体等，可以大量吸收房间内的声能，降低混响时间，减少室内噪声。

     它的的吸声特性不但与厚度和容重有关，也与罩面材料、结构构造等因素有关。在建筑应用中还需同时兼顾造价、美观、防火、防潮、粉尘、耐老化等多方面问题。离心玻璃棉属于多孔吸声材料，具有良好的吸声性能。离心玻璃棉能够吸声的原因不是由于表面粗糙，而是因为具有大量的内外连通的微小孔隙和孔洞。当声波入射到离心玻璃棉上时，声波能顺着孔隙进入材料内部，引起空隙中空气分子的振动。由于空气的粘滞阻力和空气分子与孔隙壁的摩擦，声能转化为热能而损耗。

    离心玻璃棉卷毡的吸声性能还与安装条件有着密切的关系。当玻璃棉毡背后有空气层时，与

相同厚度无空气层的玻璃棉毡吸声效果类似。尤其是中低频吸声性能比材料实贴在硬底面上会有较大提高，吸声系数将随空气层的厚度增加而增加，但增加到一定值后效果就不明显了。

 使用不同容重的玻璃棉叠和在一起，形成容重逐渐增大的形式，可以获得更大的吸声效果。例如将一层2.5cm厚24kg/m3的棉板与一层2.5cm厚32kg/m3的

棉板叠和在一起的吸声效果要好于一层5cm厚

32kg/m3的棉板。将24kg/m3的玻璃棉毡制成1m

长的断面为三角型的尖劈，材料面密度逐渐增大，平均吸声系数可接近于1。

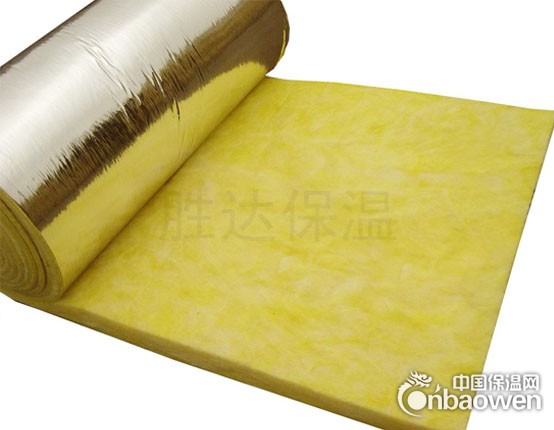

   离心玻璃棉在建筑使用中，表面往往要附加有一定透声作用的饰面，如小于0.5mm的塑料薄膜、金属网、窗纱、防火布、玻璃丝布等，基本可以保持原来的吸声特性。离心玻璃棉具有防火、保温、易于切割等优良特性，是建筑吸声最常用的材料之一。但是由于离心玻棉表面无装饰性，而且会有纤维洒落，因此必须制成各种吸声构件隐蔽使用。最常使用也是造价最低廉的构造是穿孔纸面石膏板的吊顶或做成内填离心玻璃棉的穿孔板墙面，穿孔率大于20%时，基本能够完全发挥出离心玻璃棉的吸声性能。为了防止玻璃棉纤维洒出，需要在孔板背后附一层无纺布、桑皮纸等透声织物，或使用玻璃布、塑料薄膜等包裹玻璃棉。与穿孔纸面石膏板类似的面板还有穿孔金属板（如铝板）、穿孔木板、穿孔纤维水泥板、穿孔矿棉

板等。
长沙胜达保温www.cssdbw.com是湖南地区规模最大，玻璃棉品种最全的批发基地，拥有数千平方的库房，5百平方的销售场地，能满足你的需求是我们共同的追求
