菱镁制品在自身有先天性的缺陷，具体体现为易吸潮返卤，翘曲变形、开裂等问题。随着菱镁技术的发展，这些问题已经得到了解决。菱镁改性剂就是为了解决菱镁制品原来固有的一些问题，并提高产品质量。
菱镁制品吸潮返卤的原因很多，配合比不恰当、氧化镁活性含量低、氯化镁杂质太多等原因都有可能造成制品的吸潮返卤。有些厂家使用泡水的工艺解决菱镁制品的吸潮返卤，在泡水过后，制品的强度有很大的下降。不掺加改性剂的菱镁制品在泡水后强度降低到原来的40％～70％。强度的大幅降低影响了制品的质量和使用寿命。

菱镁材料凝结速度随着温度的变化而变化，环境温度的高凝结速度随之加快。特别是在夏季操作使用时，有时在搅拌过程中发生硬化，既造成了浪费又降低了工作效率。需要加入能缓凝的改性剂来延缓凝结速度，提高可操作时间。凝结速度快，菱镁材料在较短时间内集中放热，特别是在较大体积的试件中容易产生试件内外温差，造成应力破坏，从而产生裂缝。由于凝结速度快，释放大量的热，水分蒸发快塑性变形大，可能使内部产生水分蒸发引起的细小裂缝。当环境温度降低时，菱镁材料的凝结速度也随之降低。在冬季使用时，一般凝结时间较长，使用低温早强促凝剂能显著提高生产效率。天顺发泡剂厂

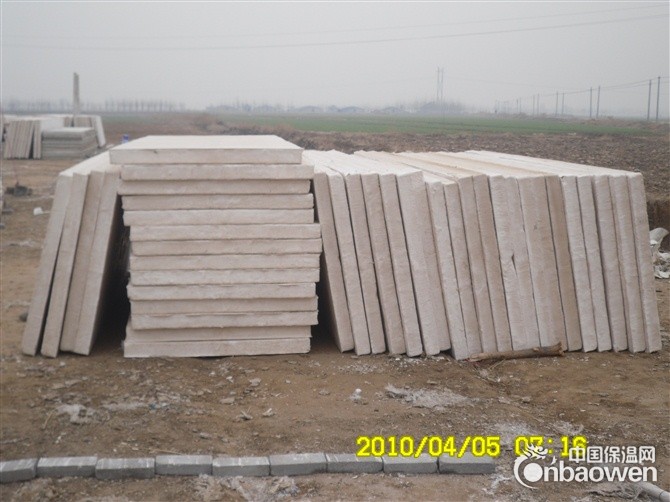

大尺寸菱镁制品容易出现翘曲变形，开裂等质量问题，这主要和原材料的质量有一定的关系，特别时氧化镁中氧化钙的含量。
