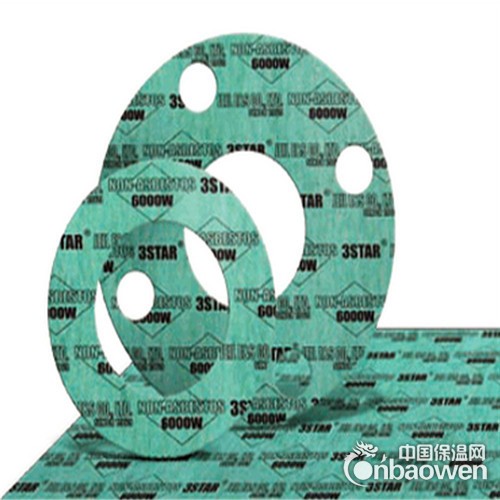

|
压缩非石棉板
|
韩国三星6000W
|
|
Wire Reinforced Compressed Non-Asbestos Sheet
|
|
|
特征 (Characteristic)
|
|
本产品含有高品质的非石棉纤维和耐油性丁腈橡胶, 制造时板材内部放有不锈钢网，作为一种半金属垫片,具有卓越的耐高温和耐高压性能,属于内含金属网的非石棉板材。
|
|
典型物理特性 (Typical Physical Properties)
|
|
有关测试规格
|
测试项目
|
韩国三星6000W
|
|
|
|
密度[g/cm3]
|
1.7
|
|
|
ASTM F152
|
拉伸强度横行纤维.PSI[kg/cm2]
|
2560[180]
|
|
|
DIN 3535/6
|
透气性[ml/min]
|
|
|
|
ASTM F36J
|
压缩率[%]
|
8
|
|
|
ASTM F36J
|
复原率[%]
|
46
|
|
|
ASTM F146
|
浸泡5个小时后的流体抵抗力
|
|
|
|
耐油性 ASTM # 3 油类(150℃)
厚度增加率 [%] 拉伸强度缩减率[%] |
5
16
|
||
|
耐燃料油性 ASTM 燃料 B(20~30℃)
厚度增加率[%] 重量增加率[%] |
5
7 |
||
|
ASTM F38
|
应力松驰率[%]
|
25
|
* 典型物理特性测试厚度为 1.5mm,以上为代表性典型物理特性值.
|

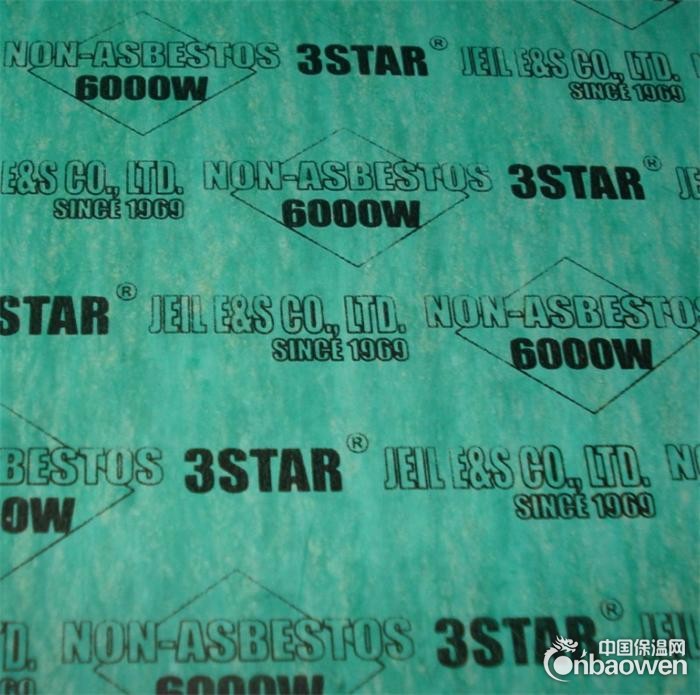

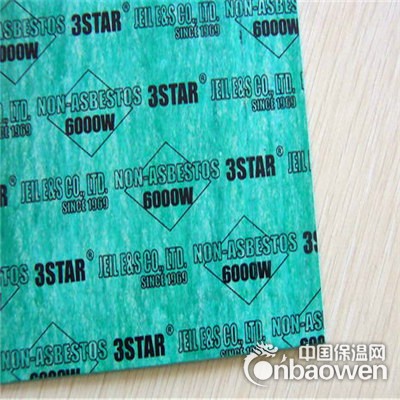

■ 颜色
|
绿色 (红色印花)
|
|
|
■橡胶
|
NBR
|
|
|
■纤维
|
芳纶纤维
|
|
|
■适用油体
|
水, 热油, 油气,
弱酸碱, 食盐溶液溶剂等. |
|
|
■适用温度
|
最高. 752℉(400℃)
连续工作温度 : 428℉(220℃) |
|
|
■适用压力
|
最大. 1420 PSI[100kg/cm2]
|
|
|
■ pH 范围
|
4-11
A上述各项均为常规值, 不能保证每种情况下均能符合. 请联系我们获取更详细的信息. |
|
|
■适用
|
热油和油气:低于 20kg/cm2, 200℃
水, 碱,食盐溶液 :低于 30kg/cm2, 200℃ 有机溶剂 :低于 20kg/cm2, 150℃ |
|
|
■标准尺寸
|
厚度
|
1.0 ~ 3.2[mm]
|
|
板材尺寸 [mm]
|
1270×1270, 1270×3810
|
|
* 可跟据客户要求生产上述标准尺寸的板材.
■ 垫片设计数据
■ 垫片设计数据
|
厚度 [mm]
|
垫片系数(m)
|
最小设计表面压力(y)
|
|
3.2
|
2.00
|
1600 PSI [112kg/cm2]
|
|
1.6
|
2.75
|
3700 PSI [260kg/cm2]
|
|
0.8
|
3.50
|
6500 PSI [457kg/cm2]
|
■ 警告
- 最高使用温度与最大压力不能同时适用.
- 超出规定范围使用本产品时,应与本公司技术部协商.
- 严禁用与有毒、爆炸性的天然气管道上.
- 用于水蒸气管道时，参照注意事项.
- 超出规定范围使用本产品时,应与本公司技术部协商.
- 严禁用与有毒、爆炸性的天然气管道上.
- 用于水蒸气管道时，参照注意事项.
