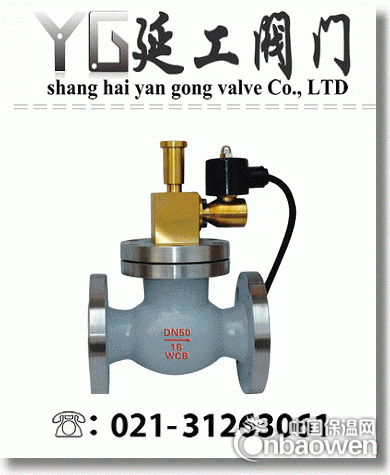

ZCRB系列燃气紧急切断阀是一种新型的燃气管道工程的安全配套装置,主要应用于以下场合: 规格 安装规范 DN15-DN100 可以(YES) 可以(YES) DN125-DN400 可以(YES) 不可以(NO) 不可以(NO) 安装图列
1.与可燃气体泄漏监测仪器相连接。当仪器检测到可燃气体泄漏时，自动快速关闭主供气体阀门,切断燃气的供给，及时制止恶性事故的发生。
2.与热力设备的极限温度(或压力)安全控制器相连接。当设备内检测点的温度或压力超过设定的极限数值时，自动快速关闭供气阀门，停止燃料的供给。
3.与高层建筑的中央消防报警系统相连接。当大厦发生火情时，自动切断大厦内的燃气供应，防止煤气爆炸的发生。
4.在城市或工厂的燃气供应管网内设置BZCK燃气紧急切断阀，可在中央控制室内集中控制，远距离遥控，紧急关闭事故现场的管线供气。适用于煤气、天燃气及液化石油气等可燃气体，广泛应用于供气管网系统，燃气热能工厂车间，燃气锅炉房及住宅居住所的安全设施。
5.可靠的技术性能；极低的负荷损失；极高的安全性能；极佳的节能性能；快速切断性能是本系列产品的五大特点。
二、ZCRB燃气紧急切断阀性能规范:
|
压力等级 |
常温试验压力 |
|||
|
壳体 |
密封 |
低气压密封 |
||
|
公称压力(MPa) |
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
0.6 |
|
|
4.0 |
6.0 |
4.4 |
0.6 |
|
|
适用温度 |
-15 |
|||
|
|
|
|||
三、ZCRB燃气紧急切断阀特点:
1.阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能
2.当事故发生时，阀门线圈瞬时通电，触发阀门快速关闭，并进入自锁状态。此时，即使撤去
3.当工作人员处理完事故，人工重新开启阀门，才会恢复供气。
4.阀门采用先导式阀瓣，开启轻松，即使压力达到6bar开启也十分轻松，口径大于DN125，采用杠杆手柄，使阀门达到开关省力、快速。
5.注：根据客户要求也可提供断电关闭的常闭型紧急切断阀
当阀门被切断，管道漏气故障排除后，工作人员需要手动复位时，用力向上提拉 手动复位杆，听到“咔”的一声，说明阀门完全被打开。此时，即使松开手，也不会被切断。(除非再给阀门线圈通电)。
注：手动复位必须在电磁阀线圈断电时操作。
四、ZCRB燃气紧急切断阀技术参数:
阀门规格: DN15-DN350
防护等级: CEIIP65/IP67
工作压力: 0.5bar-6bar
防爆等级: EexmllT4/EexmllT5
关闭时间:少于1秒
密封材料: NBR橡胶
工作温度:
阀体材质: 黄铜、不锈钢、碳钢
工作电压: 交流：AC24V或220V ,交流: DC12V/8.5W 质量认证ISO9001
适用介质: 煤气、天然气、液化气
ZCRB/BZCK燃气紧急切断阀主要零件材料:
1.1/2"-1"丝扣, DN25-DN350(法兰)
2.阀体: 黄铜, 碳钢(304不锈钢)
3.自锁体:黄铜(铝合金)
4.阀杆: 不锈钢
5.密封圈: NBR橡胶
五、ZCRB燃气紧急切断阀安装尺寸表:
|
规格(DN) |
L(长) |
H(高) |
|
15 |
68 |
120 |
|
20 |
72 |
128 |
|
25 |
100 |
160 |
|
25 |
160 |
180 |
|
32 |
180 |
200 |
|
40 |
200 |
200 |
|
50 |
230 |
220 |
|
65 |
290 |
255 |
|
80 |
310 |
320 |
|
100 |
350 |
380 |
|
125 |
400 |
405 |
|
150 |
480 |
458 |
|
200 |
500 |
530 |
|
250 |
600 |
600 |
|
300 |
700 |
650 |
|
350 |
800 |
750 |
声明：本产品资料内所有文字信息、技术参数、数据、图片均只适用于参考，如有需要此切断阀结构尺寸说明书、切断阀性能参数、切断阀价格货期等具体详情，请联系我公司的销售部，电话：021-31263061。
