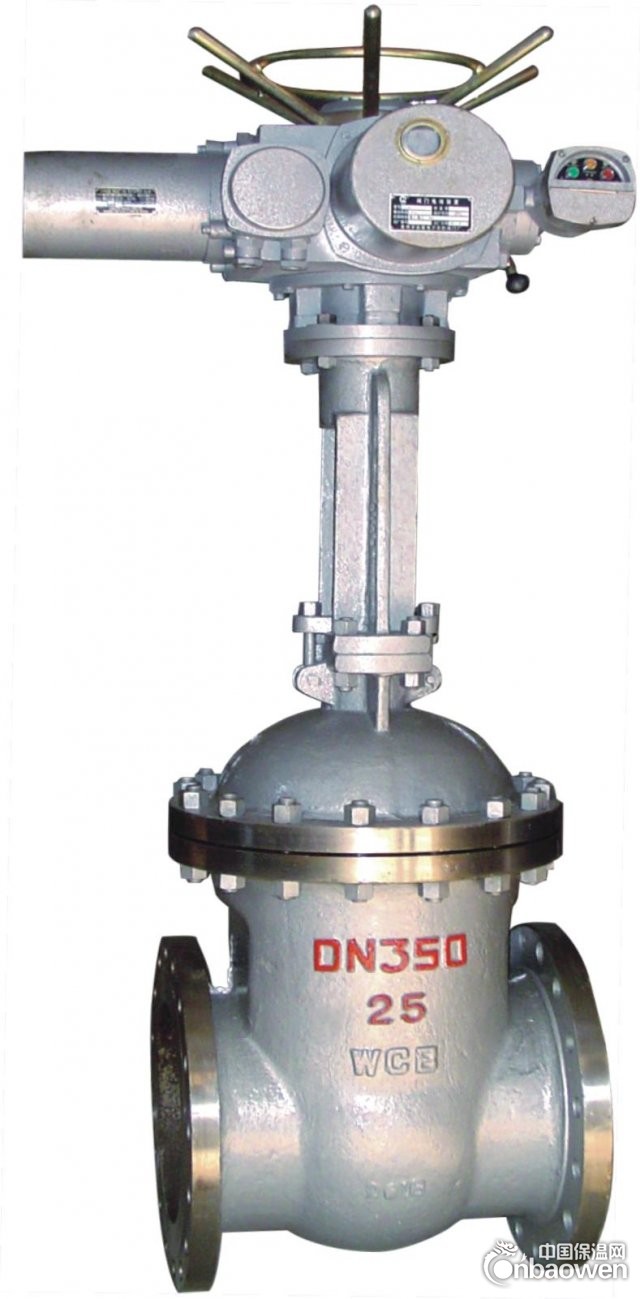

Z941H电动楔式闸阀主要特点及用途
1、结构紧凑、设计合理、阀门刚性好，通道流畅，流阻系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长。
3、采用柔性石墨填料板、密封可靠、操作轻便灵活。
4、驱动方式分手动、电动、气动、齿轮传动、结构形式；弹性楔式单阀、刚性楔式单阀板和双闸板型式。
5、广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。
电动楔式闸阀设计、制造标准
1．设计制造按GB/T12234-89
2、结构长度按GB/T12221-89
3、法兰连接尺寸按：JB/T79-94
4、阀门检查和试验按GB/T13927-92
电动楔式闸阀主要性能规范
|
公称压力(MPa) |
试验压力(MPa) |
|||
|
壳体 |
密封(液) |
密封(气) |
上密封 |
|
|
1.6 |
2.4 |
1.76 |
0.6 |
1.76 |
|
2.5 |
3.8 |
2.75 |
0.6 |
2.75 |
|
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.6 |
7.04 |
0.6 |
7.04 |
|
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
|
16.0 |
24.0 |
17.6 |
0.6 |
17.6 |
电动法兰闸阀适用范围
|
壳体材料 |
适用介质 |
适用温度（℃） |
|
碳素钢(C型) |
水、蒸汽、油品 |
≤425 |
|
铬镍钛钢(P型) |
硝酸类 |
≤200 |
|
铬镍钼钛钢(R型) |
醋酸类 |
≤200 |
|
铬钼钢(I型) |
水、蒸汽、油品 |
≤550 |
电动法兰闸阀主要连接及外形尺寸(PN16)
|
公称通径DN(in) |
主要外形尺寸及连接尺寸(mm) |
电动装置型号 |
|||||||
|
L |
D |
D1 |
D2 |
b |
f |
z-Φd |
H |
||
|
Z940、Z941、Z942 |
|||||||||
|
40 |
200 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
595 |
ZB15 |
|
50 |
250 |
160 |
115 |
100 |
16 |
3 |
4-Φ18 |
653 |
ZB15 |
|
65 |
265 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
665 |
ZB15 |
|
80 |
280 |
195 |
160 |
135 |
20 |
3 |
8-Φ18 |
725 |
ZB15 |
|
100 |
300 |
215 |
180 |
155 |
20 |
3 |
8-Φ18 |
787 |
ZB15 |
|
125 |
325 |
245 |
210 |
185 |
22 |
3 |
8-Φ18 |
806 |
ZB20 |
|
150 |
350 |
280 |
240 |
210 |
24 |
3 |
8-Φ23 |
955 |
ZB20 |
|
200 |
400 |
335 |
295 |
265 |
26 |
3 |
12-Φ23 |
1105 |
ZB40 |
|
250 |
450 |
405 |
355 |
320 |
30 |
3 |
12-Φ25 |
1343 |
ZB40 |
|
300 |
500 |
460 |
410 |
375 |
30 |
3 |
12-Φ25 |
1516 |
ZC45 |
|
350 |
550 |
520 |
470 |
435 |
34 |
4 |
16-Φ25 |
1678 |
ZC45 |
|
400 |
600 |
580 |
525 |
485 |
36 |
4 |
16-Φ30 |
1849 |
ZC90 |
|
450 |
650 |
640 |
585 |
545 |
38 |
4 |
20-Φ30 |
1937 |
ZC90 |
|
500 |
700 |
705 |
650 |
608 |
42 |
4 |
20-Φ34 |
2234 |
ZC120 |
|
600 |
800 |
840 |
770 |
718 |
46 |
5 |
20-Φ41 |
2432 |
ZC180 |
|
700 |
900 |
910 |
840 |
788 |
48 |
5 |
24-Φ41 |
2489 |
ZC250 |
|
800 |
1000 |
1020 |
950 |
898 |
50 |
5 |
24-Φ41 |
2643 |
ZC350 |
|
900 |
1100 |
1125 |
1050 |
998 |
52 |
5 |
28-Φ41 |
2945 |
ZC500 |
|
1000 |
1200 |
1255 |
1170 |
1110 |
54 |
5 |
28-Φ42 |
3083 |
ZC500 |
|
1200 |
1350 |
1485 |
1390 |
1325 |
56 |
5 |
32-Φ48 |
3382 |
ZC800 |
|
1400 |
1500 |
1685 |
1590 |
1525 |
58 |
5 |
36-Φ48 |
3718 |
ZC1000 |
电动法兰闸阀主要连接及外形尺寸(PN25)
|
公称通径DN(in) |
主要外形尺寸及连接尺寸(mm) |
电动装置型号 |
|||||||
|
L |
D |
D1 |
D2 |
b |
f |
z-Φd |
H |
||
|
Z940、Z941、Z942 |
|||||||||
|
40 |
200 |
145 |
110 |
85 |
18 |
3 |
4-Φ18 |
595 |
ZB15 |
|
50 |
250 |
160 |
125 |
100 |
20 |
3 |
4-Φ18 |
653 |
ZB15 |
|
65 |
265 |
180 |
145 |
120 |
22 |
3 |
8-Φ18 |
665 |
ZB15 |
|
80 |
280 |
195 |
160 |
135 |
22 |
3 |
8-Φ18 |
725 |
ZB15 |
|
100 |
300 |
230 |
190 |
160 |
24 |
3 |
8-Φ23 |
787 |
ZB20 |
|
125 |
325 |
270 |
220 |
188 |
28 |
3 |
8-Φ25 |
902 |
ZB20 |
|
150 |
350 |
300 |
250 |
218 |
30 |
3 |
8-Φ25 |
955 |
ZB20 |
|
200 |
400 |
360 |
310 |
278 |
34 |
3 |
12-Φ25 |
1105 |
ZB40 |
|
250 |
425 |
425 |
370 |
332 |
36 |
3 |
12-Φ30 |
1343 |
ZB40 |
|
300 |
450 |
485 |
430 |
390 |
40 |
4 |
12-Φ30 |
1516 |
ZC60 |
|
350 |
550 |
550 |
490 |
448 |
44 |
4 |
16-Φ30 |
1678 |
ZC60 |
|
400 |
600 |
610 |
550 |
505 |
48 |
4 |
16-Φ34 |
1849 |
ZC90 |
|
450 |
650 |
660 |
600 |
555 |
50 |
4 |
16-Φ34 |
1937 |
ZC90 |
|
500 |
700 |
730 |
660 |
610 |
52 |
4 |
20-Φ34 |
2234 |
ZC120 |
|
600 |
800 |
840 |
770 |
718 |
56 |
5 |
20-Φ41 |
2432 |
ZC180 |
|
700 |
900 |
955 |
875 |
815 |
60 |
5 |
20-Φ41 |
2489 |
ZC250 |
|
800 |
1000 |
1070 |
990 |
930 |
64 |
5 |
24-Φ48 |
2643 |
ZC350 |
电动法兰闸阀主要连接及外形尺寸(PN40)
|
公称通径DN(in) |
主要外形尺寸及连接尺寸(mm) |
电动装置 |
|||||||||
|
L |
D |
D1 |
D2 |
D6 |
b |
z-Φd |
f |
f2 |
H |
||
|
Z940、Z941、Z942 |
|||||||||||
|
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-Φ18 |
3 |
4 |
617 |
ZB15 |
|
50 |
250 |
160 |
125 |
100 |
88 |
20 |
4-Φ18 |
3 |
4 |
665 |
ZB15 |
|
65 |
280 |
180 |
145 |
120 |
110 |
22 |
8-Φ18 |
3 |
4 |
680 |
ZB15 |
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
8-Φ18 |
3 |
4 |
752 |
ZB15 |
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8-Φ23 |
3 |
4.5 |
846 |
ZB20 |
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-Φ25 |
3 |
4.5 |
908 |
ZB20 |
|
150 |
450 |
300 |
250 |
218 |
204 |
30 |
8-Φ25 |
3 |
4.5 |
1087 |
ZB40 |
|
200 |
550 |
375 |
320 |
282 |
260 |
38 |
12-Φ30 |
3 |
4.5 |
1243 |
ZB40 |
|
250 |
650 |
445 |
385 |
345 |
313 |
42 |
12-Φ34 |
3 |
4.5 |
1429 |
ZC45 |
|
300 |
750 |
510 |
450 |
408 |
364 |
46 |
16-Φ34 |
4 |
4.5 |
168 |
ZC60 |
|
350 |
850 |
570 |
510 |
465 |
422 |
52 |
16-Φ34 |
4 |
5 |
1738 |
ZC90 |
|
400 |
950 |
655 |
585 |
535 |
474 |
58 |
16-Φ41 |
4 |
5 |
1897 |
ZC120 |
|
450 |
1050 |
680 |
610 |
560 |
524 |
60 |
20-Φ41 |
4 |
5 |
2104 |
ZC180 |
|
500 |
1150 |
755 |
670 |
612 |
576 |
62 |
20-Φ48 |
4 |
5 |
2401 |
ZC180 |
电动法兰闸阀主要连接及外形尺寸(PN64)
|
公称通径DN(in) |
主要外形尺寸及连接尺寸(mm) |
电动装置 |
|||||||||
|
L |
D |
D1 |
D2 |
D6 |
b |
z-Φd |
f |
f2 |
H |
||
|
Z940、Z941、Z942 |
|||||||||||
|
50 |
250 |
175 |
135 |
105 |
88 |
26 |
4-Φ23 |
3 |
4 |
667 |
ZB15 |
|
65 |
280 |
200 |
160 |
130 |
110 |
28 |
8-Φ23 |
3 |
4 |
685 |
ZB15 |
|
80 |
310 |
210 |
170 |
140 |
121 |
30 |
8-Φ23 |
3 |
4 |
748 |
ZB20 |
|
100 |
350 |
250 |
200 |
168 |
150 |
32 |
8-Φ25 |
3 |
4.5 |
845 |
ZB20 |
|
125 |
400 |
295 |
240 |
202 |
176 |
36 |
8-Φ30 |
3 |
4.5 |
920 |
ZB20 |
|
150 |
450 |
340 |
280 |
240 |
204 |
38 |
8-Φ34 |
3 |
4.5 |
1009 |
ZB40 |
|
200 |
550 |
405 |
345 |
300 |
260 |
44 |
12-Φ34 |
3 |
4.5 |
1253 |
ZC60 |
|
250 |
650 |
470 |
400 |
345 |
313 |
48 |
12-Φ41 |
3 |
4.5 |
1449 |
ZC60 |
|
300 |
750 |
530 |
460 |
412 |
361 |
54 |
16-Φ41 |
4 |
4.5 |
1867 |
ZC90 |
|
350 |
850 |
595 |
525 |
475 |
422 |
60 |
16-Φ41 |
4 |
5 |
1913 |
ZC120 |
|
400 |
950 |
670 |
585 |
525 |
474 |
66 |
16-Φ48 |
4 |
5 |
2017 |
ZC180 |
|
500 |
1150 |
800 |
705 |
640 |
576 |
70 |
20-Φ54 |
4 |
5 |
2459 |
ZC250 |
电动法兰闸阀主要连接及外形尺寸(PN100)
|
公称通径DN(in) |
主要外形尺寸及连接尺寸(mm) |
电动装置 |
|||||||||
|
L |
D |
D1 |
D2 |
D6 |
b |
z-Φd |
f |
f2 |
H |
||
|
Z940、Z941、Z942 |
|||||||||||
|
50 |
250 |
195 |
145 |
112 |
88 |
28 |
4-Φ25 |
3 |
4 |
781 |
ZB15 |
|
65 |
280 |
220 |
170 |
138 |
110 |
32 |
8-Φ25 |
3 |
4 |
830 |
ZB15 |
|
80 |
310 |
230 |
180 |
148 |
121 |
34 |
8-Φ25 |
3 |
4 |
865 |
ZB20 |
|
100 |
350 |
265 |
210 |
172 |
150 |
38 |
8-Φ30 |
3 |
4.5 |
1179 |
ZB40 |
|
125 |
400 |
310 |
250 |
210 |
176 |
42 |
8-Φ34 |
3 |
4.5 |
0098 |
ZC45 |
|
150 |
450 |
350 |
290 |
250 |
204 |
46 |
12-Φ34 |
3 |
4.5 |
1201 |
ZC60 |
|
200 |
550 |
430 |
360 |
312 |
260 |
54 |
12-Φ41 |
3 |
4.5 |
1611 |
ZC90 |
|
250 |
650 |
500 |
430 |
382 |
313 |
60 |
12-Φ41 |
3 |
4.5 |
1903 |
ZC90 |
|
300 |
750 |
585 |
500 |
442 |
364 |
70 |
16-Φ48 |
4 |
4.5 |
2054 |
ZC120 |
|
350 |
850 |
655 |
560 |
498 |
422 |
76 |
16-Φ54 |
4 |
5 |
2132 |
ZC180 |
|
400 |
950 |
715 |
620 |
558 |
474 |
80 |
16-Φ54 |
4 |
5 |
2321 |
ZC250 |
电动法兰闸阀主要连接及外形尺寸(PN160)
|
公称通径DN(in) |
主要外形尺寸及连接尺寸(mm) |
电动装置 |
|||||||||
|
L |
D |
D1 |
D2 |
D6 |
b |
z-Φd |
f |
f2 |
H |
||
|
Z940、Z941、Z942 |
|||||||||||
|
50 |
300 |
215 |
165 |
132 |
88 |
36 |
8-Φ25 |
3 |
4 |
905 |
ZB20 |
|
65 |
340 |
245 |
190 |
152 |
110 |
44 |
8-Φ30 |
3 |
4 |
968 |
ZB20 |
|
80 |
390 |
260 |
205 |
168 |
121 |
46 |
8-Φ30 |
3 |
4 |
978 |
ZB40 |
|
100 |
450 |
300 |
240 |
200 |
150 |
48 |
8-Φ34 |
3 |
4.5 |
1043 |
ZC45 |
|
125 |
525 |
355 |
285 |
238 |
176 |
60 |
8-Φ41 |
3 |
4.5 |
1248 |
ZC60 |
|
150 |
600 |
390 |
318 |
270 |
204 |
66 |
12-Φ41 |
3 |
4.5 |
1394 |
ZC90 |
|
200 |
750 |
480 |
400 |
345 |
250 |
78 |
12-Φ48 |
3 |
4.5 |
1621 |
ZC120 |
