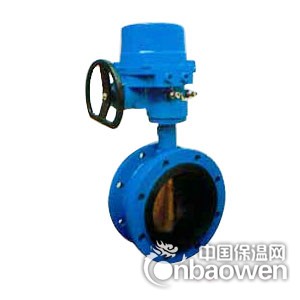

D941X-16 DN50电动法兰蝶阀,电动蝶阀价格

型号：

D941X-16

规格：

DN50

很荣幸为您推荐D941X-16 DN50电动法兰蝶阀,D941X-16 DN50电动法兰蝶阀是上海湖泉电动阀门有限公司的重点产品之一,如果您有什么需求或建议的话请联系我们,电话:13916145477!

D941X-16 DN50电动法兰蝶阀用途:

D941X-16 DN50电动法兰蝶阀适于冶金、化工电力和市政工程及水厂等介质为水、油品和空气管道上起切断流体和调节介质流量等作用。

特点：

1、蝶阀设计结构新颖，整体尺寸小，重量轻。

2、蝶板采用双偏心，启闭迅速，操作轻便省力。

3、蝶板采用双偏心，使蝶板与密封圈间无滑动磨擦，密封面耐磨损寿命长，密封可靠，易调整。

工作原理：

旋转蝶阀手轮通过蜗杆蜗轮传动，带动阀杆蝶板在90度范围内自由旋转，使蝶阀处于开启或关闭状态，达到连通或切断介质的目的。

D941X-16 DN50电动法兰蝶阀采用标准：

制造标准 GB12238-89 法兰标准 GB/T17241 GB9113 结构长度标准 GB12221-89 检验标准 GB/T13927-92 D941X-16 DN50电动法兰蝶阀主要性能规范： 型号 公称压力 PN（MPa） 壳体试验压力 PS（MPa） 密封试验压力 PS（MPa） 工作温度 （℃） 适用介质   3   D 6 41X-10   9   1.0 1.5 1.1 ≤80℃ 水、油品 D941X-16 DN50电动法兰蝶阀主要零件材料： 零件名称 阀体、蝶板 阀杆 密封圈 填料 材料 灰铸铁 球墨铸铁 铸钢 不锈钢 中碳钢、不锈钢（2Cr13） 1Cr18Ni9Ti 丁睛橡胶 乙丙橡胶 聚四氟乙烯 氟橡胶 柔性石墨 D941X-16 DN50电动法兰蝶阀主要连接尺寸 规格 L D D1 D2 b H H1 n-φd 100 120 220 180 158 24 240 120 8-φ18 125 130 250 210 184 26 270 130 8-φ18 150 140 285 240 212 26 300 150 8-φ22 200 150 340 295 268 28 330 180 8-φ22 250 250 395 350 320 28 400 220 12-φ22 300 270 445 400 370 28 410 220 12-φ22 350 290 505 460 430 30 460 270 16-φ22 400 310 565 515 482 32 510 290 16-φ26 450 330 615 565 532 32 560 320 20-φ26 500 350 670 620 585 34 590 360 20-φ26 600 390 780 725 685 36 660 390 20-φ30 700 430 895 840 800 40 780 460 24-φ30 800 470 1015 950 905 44 850 530 24-φ33 900 510 1115 1050 1005 46 920 570 28-φ33 1000 550 1230 1160 1110 50 990 630 28-φ36 1200 630 1455 1380 1330 56 1115 750 32-φ39 1400 710 1675 1590 1530 62 1228 850 36-φ42 1600 790 1915 1820 1750 68 1340 990 40-φ48 1800 870 2115 2020 1950 70 1570 1100 44-φ48 2000 950 2325 2230 2160 74 1680 1170 48-φ48 注：表中连接尺寸按1.0MPa标准,1.6MPa,2.5MPa按GB4216标准生产. 用户注意：表H尺寸均可根据用户需要加长（长杆蝶阀），如需特殊材料定货时提出。

感谢您关注我们的产品,若您希望获得进一步的了解，如D941X-16 DN50电动法兰蝶阀价格、D941X-16 DN50电动法兰蝶阀规格型号等更多信息，欢迎您随时联络我们，诚邀为您提供最满意的服务!
