进口电动防爆调节阀慨述：

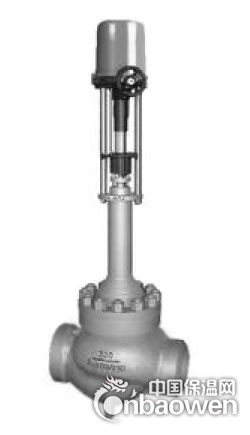

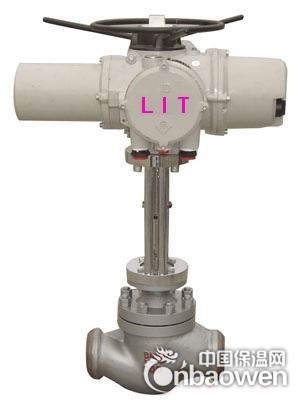

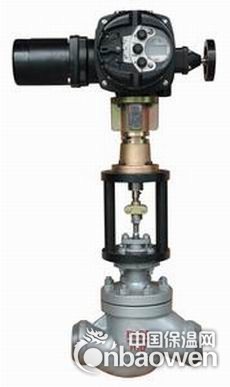

进口电动防爆单座（套筒）调节阀，由低流阻直通单座阀，或低流阻套筒阀配用德国进口PS或3810系列电动防爆执行机构等组成。电动执行机构内有伺服放大器，无需另配伺服放大器，有输入控制信号（4—20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。该阀具有体积小，重量轻、联机简单、流量大、调节精度高等特点，广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。
进口电动防爆调节阀主要技术参数：
● 进口电动防爆调节阀阀体
|
阀体型式
|
直通铸造球型阀
|
|
公称通径
|
40、50、65、80、100、150、200、250、300、350mm
|
|
公称压力
|
ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
|
|
连接型式
|
密封面型式 FF、RF、RJ、LG、MFM
|
|
法兰标准
|
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
|
|
焊接标准
|
嵌接焊SW(40~50mm) 对接焊BW(65~350mm)
|
|
材料
|
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
|
|
上阀盖
|
常温型(P) -17~+230℃
|
|
伸长I型
|
(E) -45~-17℃、 +230~+566℃
|
|
压盖型式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
|
● 进口电动防爆调节阀阀内件
|
阀芯形式
|
带组合密封圈或活塞环的压力平衡式阀芯
|
|
流量特性
|
等百分比特性(%CC)和线性特性(LCC)
|
|
材料
|
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
|
● 进口电动防爆调节阀执行机构
|
执行器型式
|
HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
|
|
膜片材料
|
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
|
|
弹簧范围
|
80~240KPa(HA型)，190~350KPa(VAP型)
|
|
供气压力
|
280~400KPa(HA型)、400(VA6型、VP型)
|
|
气源界面
|
RC1/4"(HA、VA6型)、RC3/8"(VP型)
|
|
环境温度
|
-30~+70℃
|
|
作用形式
|
气-关式或气-开式
|
|
可配附件
|
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
■ 进口电动防爆调节阀主要性能指针
|
泄漏量
|
金属阀座
|
符合ANSI B16.104-1976 IV级
|
|
回差
|
带定位器
|
小于全行程的1%
|
|
不带定位器
|
小于全行程的3%
|
|
|
基本误差
|
带定位器
|
小于全行程的±1%
|
|
不带定位器
|
小于全行程的±5%
|
注：采用标准的V型聚四氟乙烯填料
可调范围 25:1
感谢您查看我公司产品，由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书数据，请联系我公司（北京达科特阀门有限公司）技术部或销售部 ，技术人员将会为您提供完整的图纸及技术数据。
