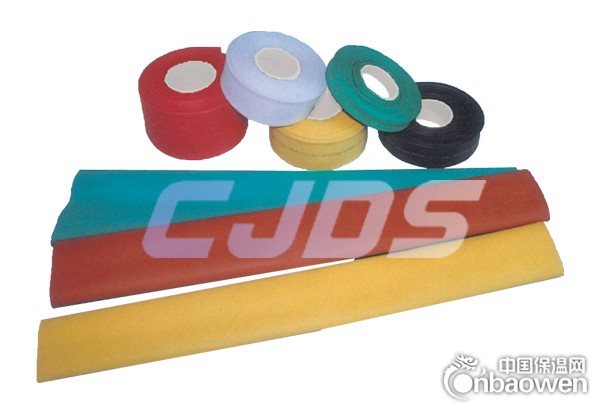

· 母排保护套管采用特殊聚稀烃经过特殊加工而成,具有极高的绝缘性能,广泛运用于变电站、高压柜等该系列产品在2000年被认定为江苏省高新技术产品，产品编号：000500G0030N
· 特点
•收 缩 比： 2：1 3：1
•收缩速度： 快
•常用颜色：红、橙、黄、蓝、绿、白、黑
温度范围
•连续使用温度：-55℃～105℃
•最低起始收缩温度：80℃
•最低完全收缩温度：120℃
应用范围
• 杜绝老鼠、蛇等小动物引起的短路故障
• 防止酸、碱、盐等化学物质对母排的腐蚀
• 防止检修人员误入带电间隙造成意外伤害
• 适应开关柜小型化的发展趋势
• 解决母线槽的相间绝缘问题
|
技术指标Technical Data
|
|
序号
|
测试项目Property
|
测试方法Test Method
|
检测结果Typical Value
|
|
1
|
拉伸强度Tensile Strength
|
ASTM D638
|
12 N/mm2
|
|
2
|
断裂伸长率Ultimate Elongation
|
ASTM D638
|
450%
|
|
3
|
热冲击 Heat Shock @ 250º C
|
UL 224
|
通过passes
|
|
4
|
低温试验 Cold Bend @ -30ºC
|
ASTM D2671
|
通过passes
|
|
5
|
阻燃性 Flammability
|
UL 224, VW-1
|
通过passes
|
|
6
|
击穿强度Dielectric Strength
|
ASTM D149
|
25kV/mm
|
|
7
|
体积电阻率Volume Resistivity
|
ASTM D257
|
1x1014Ω•cm
|
|
8
|
纵向收缩率Longitudinal Change
|
ASTM D2671
|
Inside +/-10%
|
|
9
|
吸水率 Water Absorption
|
ASTM D570
|
<0.5%
|
|
|
|
|
产品规格Product dimensions
|
|
规格SIZE
|
适合母排宽度mm
FIT FOR BUS-BAR
|
收缩后壁厚mm
RECOVERED WALL THICKNESS
|
包装长度
STANDARD PACK REEL
|
|
MPG 10-C-25/10
|
20-30
|
2.2±0.2
|
25m/卷、1m/根
|
|
MPG-10-C-30/12
|
30-40
|
2.2±0.2
|
25m/卷、1m/根
|
|
MPG-10-C-40/16
|
40-50
|
2.5±0.2
|
25m/卷、1m/根
|
|
MPG-10-C-50/20
|
50-60
|
2.5±0.2
|
25m/卷、1m/根
|
|
MPG-10-C-65/25
|
60-70
|
3.0±0.3
|
25m/卷、1m/根
|
|
MPG-10-C-75/30
|
80-90
|
3.0±0.3
|
25m/卷、1m/根
|
|
MPG-10-C-85/35
|
90-100
|
3.0±0.3
|
25m/卷、1m/根
|
|
MPG-10-C-100/40
|
120
|
3.0±0.3
|
25m/卷、1m/根
|
|
MPG-10-C-120/50
|
140
|
3.0±0.3
|
25m/卷、1m/根
|
|
MPG-10-C-150/60
|
180
|
3.0±0.3
|
25m/卷、1m/根
|
|
MPG-10-C-200/60
|
240
|
3.0±0.3
|
25m/卷、1m/根
|
|
|
特别说明：1.xx代表电压等级：10(代表10kv):
|
|
2.c代表颜色：RD(红) GN(绿)YW(黄)BE(蓝)BK(黑)
· 商品编号：MPG-10
· 货号：MPG-10系列
· 品 牌：CJDS
· 计量单位：米
|
