高清无收缩灌浆料 山东高清无收缩灌浆料2014行情

型号：

CGM

规格：

50KG

高清无收缩灌浆料 山东高清无收缩灌浆料2014行情

侯玉贤     15098725159

高强无收缩灌浆料又称作高强灌浆料，无收缩灌浆料。济南拓达建材有限公司专业生产灌浆料接近十年。这十年来，济南拓达建材从与一种灌浆料开始做起就是最普通的高强无收缩灌浆料，随着技术的娴熟，以及人们对灌浆料用途的扩展，拓达建材在山东各所大学材料学精英的带领下又开始了新产品的研发和生产。这几年来，济南拓达灌浆料厂家已由一个不知名的小企业蜕变成了一匹灌浆料行业的黑马。现在生产的灌浆料有如下：、高强无收缩灌浆料（CGM、TGM、CGM340、CGM380、CGM290、CGM270、CGM-1、CGM-2、C40……）早强无收缩灌浆料（H-40、H-60、HL-40……）、高性能灌浆料超早强灌浆料、早强超大流动度灌浆料、支座灌浆料、防冻早强灌浆料、预应力灌浆料、自流平灌浆料、桥梁支座灌浆料、铁路支座灌浆料、设备基础灌浆料、轨道基础灌浆料、环氧灌浆料、环氧树脂灌浆料、水泥基灌浆料、二次灌浆料、加固灌浆料、修补灌浆料、堵漏灌浆料、钢结构灌浆料、耐高温灌浆料等等。我们的脚步一直在前进，从未停止过！解决客户的问题是我们济南拓达一直不懈的追求!

高强无收缩灌浆料是灌浆料中最常用的一种，它以特种水泥作为结合剂，特选高强度材料为骨料，辅以高流态，微膨胀，防离析等物质配制而成。具有流动度大，快硬、早强、高强、无收缩、微膨胀；无毒、无害、不老化、对水质及周围环境无污染，自密性好、防锈等特点。在施工方面具有质量可靠，降低成本，缩短工期和使用方便等优点。

    按照GB/T50448标准，流动度在初始值要大于300mm，我们公司的实测数值要求达到大于320mm的流动度，30min的保留率大于等于90%的标准要求。泌水率为0，确保不分层离析。

    在进行加固改造工程时，当与旧混凝土结合时，与C30混凝土正拉粘结强度达到3Mpa，远远高于标准要求的1.8Mpa的标准。

    在进行加固改造工程时，内部有钢筋骨架，对热轧带肋钢筋的粘结强度大于12Mpa的标准。
 总结一下，高强无收缩灌浆料的主要特点如下：早强高强 、 自流性、微膨胀 、抗油渗 、耐久性、耐侯性好 、低碱耐蚀等特点！

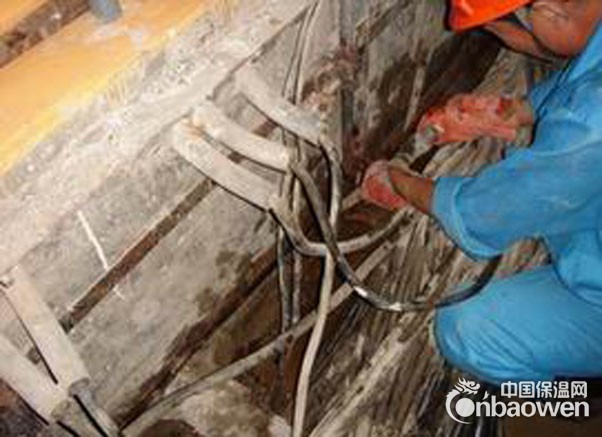

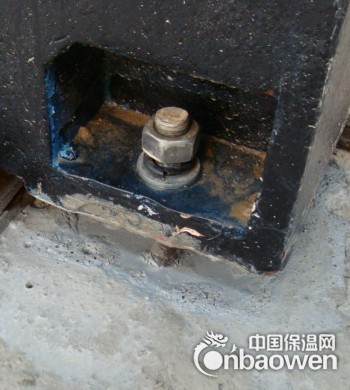

下面介绍一下高强无收缩灌浆料的用途及用法：传统的灌浆料主要用于部位尤其是静物，比如桥面，路面，柱子等部位加固，对于后来一些需要运转的设备加固性能指标偏低，高强无收缩灌浆料在普通灌浆料的基础上做了优化，不仅可用于静止物体的加固，也可用于高速运转设备的灌浆加固！在加固过程中，首先是处理基面：将基层表面的碎石、浮浆、灰尘、油污和脱模剂等杂物清理干净。并对施工表面进行湿润，但不能有积水。然后.确定灌浆方式一般情况下，用“自重法灌浆”即可，即将浆料直接自模板口灌入，完全依靠浆料自重自行流平并填充整个灌注空间；这就利用了灌浆料具有很好的流动性能。常见的灌浆方法还有“高位漏斗法灌浆”和“压力法灌浆”，根据不同情况可选择合适的灌浆方法。再然后是灌浆料的搅拌按，这一块加水量是很有讲究的、

因为灌浆料为高强度材料，加水量过多，会稀释产品，降低最终强度。加水量过少搅拌不均匀，也会影响灌浆料的强度，还会浪费材料。夏季加水量一般控制在13%左右，冬季为了缩短上强度的时间，我们一般建议客户加水为12%，搅拌均匀后就开始灌浆料。


5.灌浆步骤
  灌浆施工时应符合下列要求：
（1）浆料应从一侧灌入，直至另一侧溢出为止，以利于排出模板与混凝土之间的空气，使灌浆充实，不得从四侧同时进行灌浆。
（2）灌浆开始后，必须连续进行，不能间断，并应尽可能缩短灌浆时间。
（3）在灌浆过程中不宜振捣，必要时可用竹板条等进行拉动导流。
（4）每次灌浆层厚度不宜超过100mm。
（5）较长的梁、板灌浆，应采用分段施工，每段长度以10m为宜。高于4m的柱子进行浇筑时，要分段浇筑。
（6）灌浆过程中如发现表面有泌水现象，可布撒少量灌浆料干料，吸干水份。
（7）对灌浆层厚度大于1000mm大体积的灌浆时，可在搅拌灌浆料时按灌浆料重量的20%的量来加入5mm的石子，但需经试验确定其可灌性是否能达到要求。
（8）灌浆完毕后，要剔除的部分应在灌浆层终凝前进行处理。
（9）在灌浆施工过程中直至脱模前，应避免灌浆层受到振动和碰撞，以免损坏未结硬的灌浆层。
（10）模板与设备底座的水平距离应控制在100mm左右，以利于灌浆施工。

（11）灌浆中如出现跑浆现象，应及时处理。
（12）当灌浆量较大时，应采用机械搅拌方式，以保证灌浆施工。
 最后就是施工养护措施：

⑴灌浆时，日平均匀温度不应低于5℃，灌浆完毕后裸露部分应及时喷洒养护剂或覆盖塑料薄膜，加盖湿草袋保持湿润。采用塑料薄膜覆盖时，水泥基灌浆材料的裸露表面应覆盖严密，保持塑料薄膜内有凝结水。灌浆料表面不便浇水时，可喷洒养护剂。

⑵应保持灌浆材料处于湿润状态，养护时间不得少于7d。

⑶当采用快凝快硬型水泥基灌浆材料时,养护措施应根据产品要求的方法执行。

⑷冬季施工，工程对强度增长无特殊要求时，灌浆完毕后裸露部分应及时覆盖塑料薄膜并加盖保温材料。起始养护温度不应低于5℃。在负温度条件养护时不得浇水。

⑸拆模后水泥基灌浆材料表面温度与环境温度之差大于20℃时，应采用保温材料覆盖养护。

⑹如环境温度低于水泥基灌浆材料要求的最低施工温度或需要加快强度增长时，可采用人工加热养护方式；养护措施应符合国家现行标准《建筑工程冬期施工规程》JGJ104的有关规定。

济南拓达高强无收缩灌浆料厂家欢迎各界朋友前来采购！！！
