- 型号：
- LIK
- 规格：
- 15-500

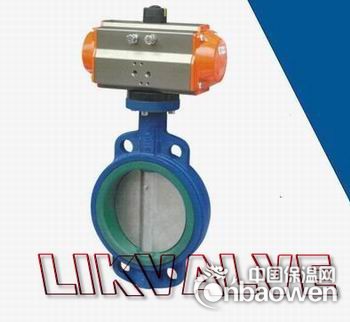

德国莱克LIK品牌──进口气动蝶阀双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
进口气动软密封蝶阀 特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
进口气动软密封蝶阀标准参数表
|
公称通径
|
50mm~1200mm
|
|
|
法兰标准
|
ISO7005-2 1988
|
|
|
最大工作压力
|
1.6MPa
|
|
|
壳体试验压力
|
1.5 倍工作压力
|
|
|
密封试验压力
|
1.1 倍工作压力
|
|
|
工作温度范围
|
NBR 阀座 -10ºC~80 º C 、 EPDM 阀座 -20ºC~120ºC
|
|
|
允许长期使用温度
|
NBR 阀座 0ºC~60 º C 、 ,EPDM 阀座 0ºC~100ºC
|
|
|
材料
|
( 见《可选材料表》部分 )
|
|
|
结构尺寸
|
ISO5752-88
|
|
|
驱动型式
|
手柄
|
50mm~300mm
|
|
蜗轮
|
50mm~1200mm
|
|
|
气动
|
50mm~1200mm
|
|
|
电动
|
50mm~1200mm
|
|
|
表面处理
|
环氧聚酯涂料 、 尼龙 11 、 烤漆
|
|
进口气动软密封蝶阀可选材料
|
主要零部件
|
材质
|
适用规格
|
主要零部件
|
材质
|
适用规格
|
|
阀体
|
球墨铸铁 灰铸铁 铸钢 不锈钢
|
50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm
|
阀杆
|
不锈钢 410 不锈钢 316 不锈钢 304 碳钢镀镍磷
|
50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm
|
|
阀板
|
不锈钢 CF8 不锈钢 CF8M 球墨铸铁镀镍磷 球墨铸铁覆尼龙
|
50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm
|
阀座
|
丁腈橡胶 NBR 乙丙橡胶 EPDM 氟橡胶 VITON 硅橡胶 SEP 耐热 EPDM 耐磨 EPDM PTFE
|
50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm
|
六、气动软密封蝶阀 密封副适用介质，温度推荐表
|
密封副材质
|
适用温度
|
介质类型及适用程度
|
突出特性
|
|||||||||||||
|
淡水
|
海水
|
盐类
|
强碱
|
弱碱
|
强酸
|
弱酸
|
天然气
|
醇类
|
空气
|
蒸汽
|
油类
|
食品
|
||||
|
阀座
|
丁腈
|
-12ºC~82ºC
|
A
|
A
|
A
|
B
|
A
|
D
|
B
|
A
|
C
|
A
|
D
|
A
|
B
|
耐油
|
|
三元乙丙
|
-35ºC~135ºC
|
A
|
A
|
A
|
A
|
A
|
C
|
A
|
B
|
B
|
A
|
A
|
C
|
A
|
耐老化
|
|
|
耐腐蚀三元乙丙
|
-35ºC~160ºC
|
A |
A |
A |
A |
A |
A |
A |
B |
B |
A |
A |
C |
A |
耐腐蚀、耐老化
|
|
|
氟橡胶
|
-23ºC~135ºC
|
A
|
A
|
A
|
A
|
A
|
C
|
A
|
A
|
C
|
A
|
A
|
A
|
A
|
耐高温、耐腐蚀
|
|
|
聚四氟乙烯
|
-10ºC~150ºC
|
A
|
A
|
A
|
C
|
A
|
A
|
A
|
A
|
A
|
A
|
A
|
A
|
A
|
耐腐蚀、耐高温
|
|
|
蝶板
|
球铁电镀
|
-30ºC~350ºC
|
B
|
D
|
C
|
D
|
C
|
D
|
C
|
B
|
A
|
B
|
A
|
A
|
C
|
耐热
|
|
球铁尼龙覆层
|
-30ºC~100ºC
|
A |
A |
A |
A |
A |
D |
A |
A |
C |
A |
D |
A |
A |
抗蚀、耐磨
|
|
|
铝青铜
|
-273ºC~232ºC
|
A
|
B
|
C
|
D
|
C
|
D
|
B
|
A
|
A
|
A
|
A
|
A
|
C
|
耐热、耐腐蚀
|
|
|
不锈钢
|
-268ºC~316ºC
|
A
|
B
|
C
|
C
|
B
|
C
|
A
|
A
|
A
|
A
|
A
|
A
|
A
|
耐高温、耐腐蚀
|
|
订购须知
1、请在订货时提供详细口径规格、交货地地、交货时间。
2、根据管道需要，决定选用往复式（二位开关式）或弹簧复位式（常闭或常开式）。
3、可选配控制附件：（1）单电控电磁阀（断电进常闭或常开），（2）双电控电磁阀（开关式），（3）阀位开关回讯器，（4）气源处理三联件。特殊使用环境（易燃易爆场合），何选防爆型
1、请在订货时提供详细口径规格、交货地地、交货时间。
2、根据管道需要，决定选用往复式（二位开关式）或弹簧复位式（常闭或常开式）。
3、可选配控制附件：（1）单电控电磁阀（断电进常闭或常开），（2）双电控电磁阀（开关式），（3）阀位开关回讯器，（4）气源处理三联件。特殊使用环境（易燃易爆场合），何选防爆型
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
