第1年
- 型号：
- HPMC
山东宁津双鑫纤维素有限公司是一家专业的羟丙基甲基纤维素生产厂家，长期供应10万、15万、20万粘度羟丙基甲基纤维素，货源充足。官方网站：http://www.sxxws.net 电话：18953129488
羟丙基甲基纤维素 （胶粉）

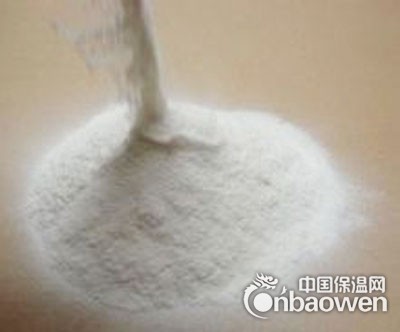

羟丙基甲基纤维素别名为羟丙甲纤维素；纤维素羟丙基甲基醚； Hypromellose,Cellulose。本品选用高度纯净的棉纤维素作为原料,在碱性条件下经专门醚化而制得,全过程在自动化下完成,不含任何动物器官和油脂等活性成分。本品为非离子型纤维素醚,外观为白色的粉末,无嗅无味。
一,基本信息
羟丙基甲基纤维素(HPMC) 广泛用于建筑材料,涂料,合成树脂,陶瓷,医药,食品,纺织,农业,化妆品等行业。甲基纤维素是以天然高分子材料纤维素为原料,经一系列化学加工而制得的非离子型纤维素醚。羟丙基甲基纤维素是一种无嗅,无味,无毒的白色粉末,能溶解于冷水,形成透明的粘稠溶液。具有增稠,粘合,分散,乳化,成膜,悬浮,吸附,胶凝,表面活性,保持水份和保护胶体等特性。
二,物理性状
溶于水及大多数极性c和适当比例的乙醇/水,丙醇/水,二氯乙烷等,在无水乙醇中不溶,在冷水中溶胀成澄清或微浊的胶体溶液。
羟丙基甲基纤维素分子式
活性,透明度高,性能稳定。HPMC具有热凝胶性质,产品水溶液加热后形成凝胶析出,冷却后又溶解,不同规格的产品凝胶温度不同。溶解度随粘度而变化,粘度越低,溶解度越大,不同规格的HPMC其性质有一定差异,HPMC在水中溶解不受PH值影响。颗粒度：100目通过率大于98.5%。堆密度：0.25-0.70g/ (通常0.4g/ 左右),比重1.26-1.31。变色温度：180-200℃,炭化温度：280-300℃。甲氧基值19.0%一30.0%,羟丙基值4%～12%。黏度(22℃,2%)5～200000mPa .s。凝胶温度(0.2%)50一90℃。HPMC具有增稠能力,排盐性,PH稳定性,保水性,尺寸稳定性,优良的成膜性以及广泛的耐酶性,分散性和粘结性等特点。
三,化学性质：
1,外观：白色或类白色粉末。
2,颗粒度；100目通过率大于98.5%；80目通过率100%。特殊规格的粒径40～60目。
3,炭化温度：280-300℃
4,视密度：0.25-0.70g/cm(通常在0.5g/cm左右),比重1.26-1.31。
5,变色温度：190-200℃
6,表面张力：2%水溶液为42-56dyn/cm.
7,溶解性能：溶于水及部分溶剂,如适当比例的乙醇/水,丙醇/水等。水溶液具有表面活性。透明性高,性能稳定,不同规格的产品凝胶温度不同,溶解度随粘度而变化,粘度愈低,溶解度愈大,不同规格HPMC其性能有一定差异,HPMC在水中的溶解不受pH值影响。
8,HPMC随甲氧基含量减少,凝胶点升高,水溶解度下降,表面活性也下降。
9,HPMC还具有增稠能力,耐盐性低灰粉,pH稳定性,保水性,尺寸稳定性,优良的成膜性,以及广泛的耐酶性,分散性和粘结性等特点。
四,合成方法：
1.将精制棉纤维素用碱液在35-40℃处理半小时,压榨,将纤维素粉碎,于35℃适当进行老化,使所得的碱纤平均聚合度在所需的范围内。将碱纤维投入醚化釜,依次加入环氧丙烷和氯甲烷,在50-80℃醚化5h,最高压力约1.8MPa。然后在90℃的热水中加入适量盐酸及草酸洗涤物料,使体积膨大。用离心机脱水。洗涤至中性,当物料中含水量低于60%时,以130℃的热空气流干燥至含5%以下。最后粉碎过20目筛得成品。
五,用途介绍：
1.建筑业：作为水泥砂浆的保水剂,缓凝剂使砂浆具有泵送性。在抹灰浆,石膏料,腻子粉或其他的建材 作为黏合剂,提高涂抹性和延长可操作时间。 用作粘贴瓷砖,大理石,塑料装饰,粘贴增强剂,还可以减少水泥用量。 HPMC的保水性能使浆料在涂抹后不会因干得太快而龟裂,增强硬化后强度。
2.陶瓷制造业：在陶瓷产品制造中广泛用作黏合剂。
3.涂料业：在涂料业作为增稠剂,分散剂和稳定剂,在水或有机溶剂中都具有良好相溶性。作为脱漆剂。
4.油墨印刷：在油墨业作为增稠剂,分散剂和稳定剂,在水或有机溶剂中都具有良好相溶性。
5.塑料：作成形脱模剂,软化剂,润滑剂等。
6.聚氯乙烯：聚氯乙烯生产中做分散剂,系悬浮聚合制备PVC的主要助剂。
7.其它：本品还广泛用于皮革,纸制品业,果蔬保鲜和纺织业等。
8.医药行业：包衣材料；膜材；缓释制剂的控速聚合物材料；稳定剂；助悬剂；片剂黏合剂；增黏剂
