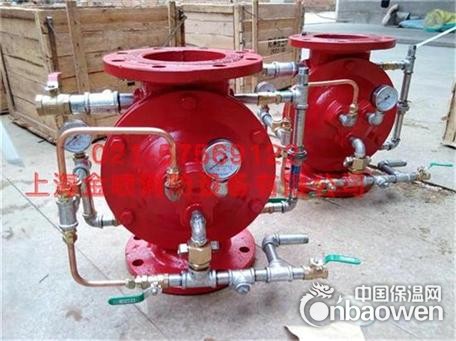

ZSFM雨淋报警阀采用隔膜止回原理、在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态。当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀。它是《自动喷水灭火系统》中的组成部件，通过不同的控制探测系统装置控制雨淋阀不同灭火报警系统。
连接方式：法兰式（1.6级）
阀体材质：球墨铸铁、不锈钢
隔膜材质：丁腈橡胶+丝网，耐油、耐压、耐温、耐老化、耐使用。
外观：喷塑高温烘烤，涂层饱满、光亮耐磨、耐腐蚀。
产品执行标准：GB5135.5-2003
|
型号规格 |
公称通径 （mm） |
阀门高度 （mm） |
法兰外径 （mm） |
螺孔分度圆直径 （mm） |
螺孔数及孔径（nxΦ） |
额定工作压力（MPa） |
|
ZSFM100 |
100 |
330 |
215 |
180 |
8x18 |
1.2 |
|
ZSFM150 |
150 |
400 |
285 |
240 |
8x22 |
|
|
ZSFM200 |
200 |
508 |
340 |
295 |
12x22 |
|
|
ZSFM250 |
250 |
550 |
405 |
355 |
12x28 |
22
775x875x620
