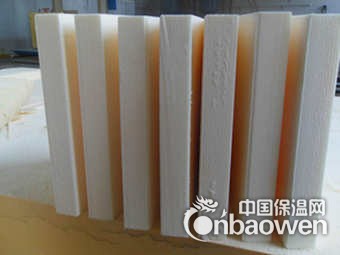

产品介绍：

　　酚醛泡沫(Phenolic Foams)是一种性能优异的防火、隔热、隔音、轻质节能产品，其难燃程度是目前广泛使用的聚苯乙烯、聚氨酯等泡沫所远远不及的，25㎜厚的酚醛泡沫平板经受1700℃的火焰喷射10分钟后，仅表面略有炭化却烧不穿，既不会着火更不会散发浓烟和毒气。

　　酚醛泡沫塑料的生产方法有湿法和干法两种。 前者是以甲阶酚醛树脂为基础，其可发性树脂体系为液态，欧美常采用此法制造酚醛泡沫塑料。后者是以热塑性树脂为基础，其可发性树脂体系为固态，这是前苏联开发的另一条路线，目前使用较少。

　　湿法酚醛泡沫独特的抗燃烧性能及其它性能:

　　抗燃烧性能酚醛泡沫抗燃烧性能主要包括两个方面，一是防止火焰扩散的能力，即绝热材料局部产生火焰，火焰将不扩散而自行熄灭;二是材料本身的绝热性能，即使在材料一侧着火燃烧，另一侧的温度不会升得较高而引起火灾扩大。与聚苯乙烯泡沫、聚氨酯泡沫相比有两个特点，一是着火时无滴落物现象，二是在着火时表面形成密实的碳层，这就阻止了泡沫的进一步燃烧。

　　法国建筑科学与技术中心曾对酚醛泡沫塑料全面检验，证明它抗火焰性好，如从焊枪喷出的高达3000℃温度的火焰对准泡沫板，2分钟后还未记录到有明显的热感传到板背面，无高温热分解和发烟现像产生。

　　酚醛泡沫的物理力学性能

　　检验项目标准指标检验值检验依据

　　燃烧性能级别(B1)-A2可燃性点火开始后20s内，火焰尖端均未达到刻度线，且燃烧滴落物未引燃滤纸。点火开始后20s内，火焰尖端均未达到刻度线，且未产生滴落物。GB/T

　　8624-1997

　　燃烧剩余长度最小值,mm>058

　　燃烧剩余长度平均值,mm≥150161

　　平均烟气温度，℃≤200186

　　烟密度等级，(SDR)≤752

　　压缩强度，Mpa——0.17GB/T8813-2008

　　吸水率%，(4d)——5GB/T8810-2005

　　尺寸稳定性，%(70+2℃,48h)——0.4GB/T8811-2008

　　抗拉强度，Mpa——0.15JG 149-2003

　　甲醛释放量，mg/L——0.1GB 18580-2001

　　导热系数W/(m.k)(平均温度：25℃)——0.028GB/T8811-2008
