【概述

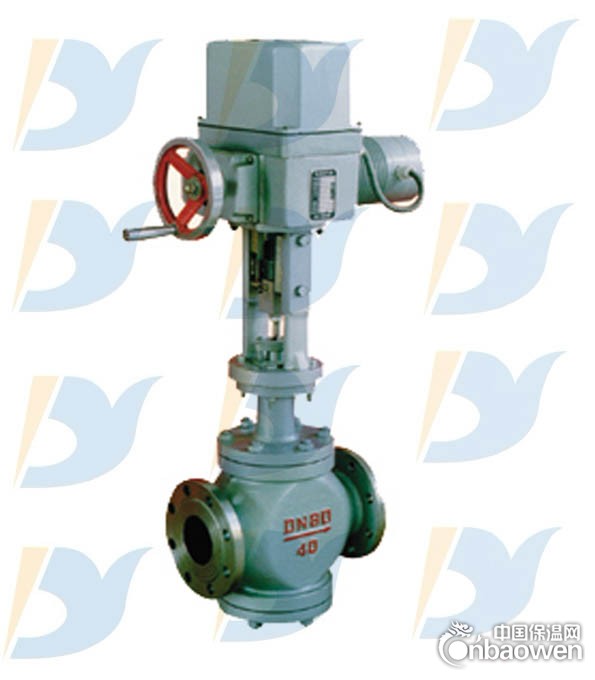

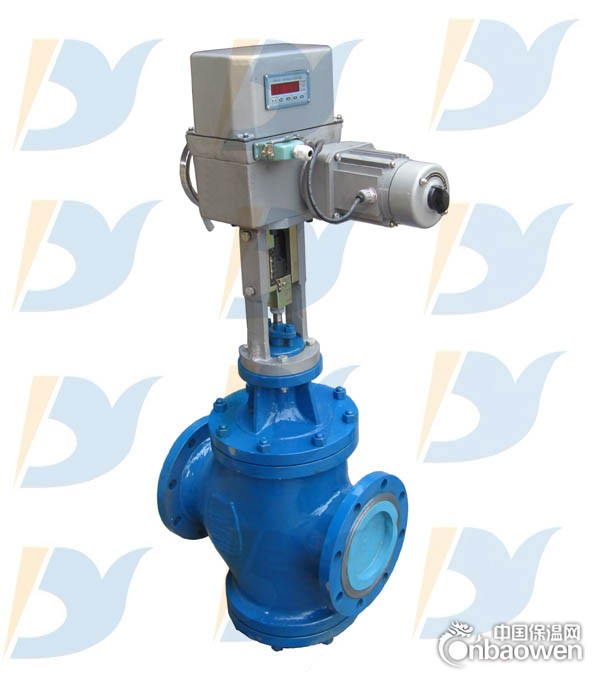

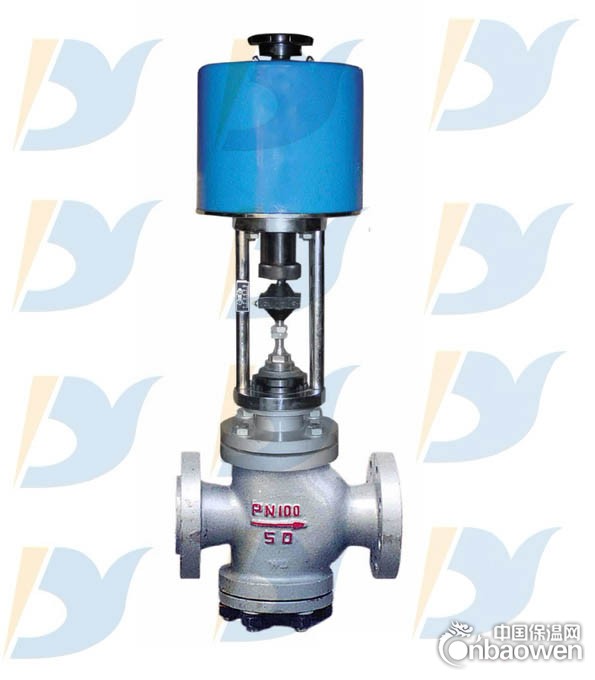

ZAZN系列电动直通双座调节阀由DDZ型系列直行程电动执行机构和直通双座阀两部分组成，以单相交流220V电源为动力，接受0-10mA或4-20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、液位等工艺参数的连续调节。
该产品具有动作灵敏、能源取用方便、信号传输迅速等特点。广泛就用于电力、冶金、化工、轻纺等工业自动控制系统中。
【主要技术参数和性能指标
1、 产品型号
|
产品型号 |
ZAZN-16型 |
ZAZN-40型 |
ZAZN-64型 |
ZAZN-64G型 |
2、主要技术参数
|
公称通径DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||
|
阀座直径DN（mm） |
26，24 |
32,30 |
40,38 |
50,48 |
66,64 |
80,78 |
100,98 |
125,123 |
150,148 |
200,197 |
252,248 |
303,297 |
||||
|
额定流量系数Kv |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
160 |
||||
|
流量特性 |
直线、等百分比 |
|||||||||||||||
|
公称压力PN(MPa) |
1.6, 4.0, 6.4 |
|||||||||||||||
|
连接型式 |
法兰连接；PN1.6按JB79-59标准;PN4.0,6.4按JB79-59标准 |
|||||||||||||||
|
配用执行机构型号 |
DKZ-310 |
DKZ-410 |
DKZ-410 |
DKZ-410 |
||||||||||||
|
出轴推力（N） |
4000 |
6400 |
6400 |
16000 |
||||||||||||
|
行程（L） |
16 |
25 |
40 |
60 |
100 |
|||||||||||
|
全行程时间（S） |
12.5 |
20 |
32 |
37 |
62 |
|||||||||||
|
作用方式 |
点开式（K）常用；电关式（B） |
|||||||||||||||
|
输入信号 |
0-10mA 4-20mA DC |
|||||||||||||||
|
供电电源 |
220V; 50-60Hz |
|||||||||||||||
|
固有可调比R |
30:1 |
|||||||||||||||
3、主要技术性能范围
|
项目 |
技术性能指标 |
|
基本误差% |
≤±5 |
|
回差% |
≤3 |
|
死区% |
≤5 |
|
汇漏量 |
0.01%X阀额定容量 |
|
额定流量系数误差% |
≤±10 |
4、阀门的材料和适用温度范围
|
阀体材料 |
材料牌号 |
公称压力 |
适用温度范围（℃） |
|
|
常温型 |
热片型 |
|||
|
铸铁 |
Ht200 |
1.6 |
-20~200 |
- |
|
铸钢 |
ZG230-450 |
4.0， 6.4 |
-40~250 |
-40~450 |
|
铸不锈钢 |
ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti |
4.0， 6.4 |
-40~250 |
-60~450 |
5、允许压差
标准组配的电动双座调节阀考虑到介质对阀芯、阀座的冲蚀和高压差引起的噪声、振动，一般情况下，阀的压差不应超过1MPa，如压差较高，则应采取相应的工艺措施。
6、外型尺寸
|
公称通径（mm） |
A×B |
L |
H1 |
H2 |
||||
|
PN1.6 |
PN4.0 |
PN6.4 |
常温型 |
热片型 |
||||
|
25 |
230×460 |
185 |
190 |
200 |
670 |
820 |
104 |
|
|
32 |
200 |
210 |
210 |
673 |
823 |
107 |
||
|
40 |
220 |
230 |
230 |
693 |
843 |
126 |
||
|
50 |
250 |
255 |
255 |
698 |
848 |
131 |
||
|
65 |
275 |
285 |
285 |
799 |
959 |
175 |
||
|
80 |
230×530 |
300 |
310 |
310 |
809 |
969 |
190 |
|
|
100 |
350 |
355 |
355 |
821 |
981 |
202 |
||
|
125 |
410 |
425 |
425 |
872 |
1087 |
250 |
||
|
150 |
450 |
460 |
460 |
882 |
1097 |
260 |
||
|
200 |
230×630 |
550 |
560 |
560 |
924 |
1139 |
302 |
|
|
250 |
670 |
660 |
660 |
1156 |
1368 |
422 |
||
|
300 |
740 |
785 |
785 |
1215 |
1427 |
484 |
||
