聚醚型火焰贴合剂
ALLCHEM FL-802LF
反应环保型
介绍
ALLCHEM FL-802LF是专门针对聚醚型火焰贴合/复合海绵行业而开发的特殊型烷基亚磷酸酯化合物,与ALLCHEM FL-802产品相比，具有低雾化，低VOC，低气味的特点，符合汽车内饰行业复合海绵日趋严格的VOC和雾化要求。使用ALLCHEM FL-802LF可提高火焰复合泡沫的粘结性，同时具有热稳定性，减少泡沫黄变和焦心现象；因其自身带有反应官能团，可与异氰酸酯（TDI）反应成为聚合物的一部分，减少火贴过程中产生的烟雾，大幅改善操作环境和人员健康。
典型物理参数
外观： 清澈透明液体
色度（Pt-Co）： 50max
比重（25℃）： 1.12
酸值(mg KOH/g)： 0.5max
黏度（25℃ mPa.s）： 600±100
理论羟值(mg KOH/g)： 480
性能测试
海绵制品密度20Kg/M3
|
原料名称
|
配方1
|
配方2
|
配方3
|
||||
|
聚醚多元醇
|
GEP-560S
|
上海高桥
|
100
|
100
|
100
|
||
|
硅油
|
L-5950M
|
ALLCHEM
|
1.0
|
1.0
|
1.0
|
||
|
低雾化胺催化剂
|
5307
|
ALLCHEM
|
0.3
|
0.3
|
---
|
||
|
胺催化剂
|
A33
|
ALLCHEM
|
---
|
---
|
0.2
|
||
|
锡催化剂
|
T-9
|
ALLCHEM
|
0.35
|
0.35
|
0.35
|
||
|
发泡剂
|
水
|
---
|
4.5
|
4.5
|
4.5
|
||
|
发泡剂
|
二氯甲烷
|
---
|
3
|
3
|
3
|
||
|
低雾化阻燃剂
|
FR-620
|
ALLCHEM
|
15
|
15
|
---
|
||
|
火焰贴合剂
|
FL-802LF
|
ALLCHEM
|
2
|
3
|
---
|
||
|
普通火贴剂
|
***
|
国内厂家
|
---
|
---
|
5
|
||
|
普通阻燃剂
|
***
|
国内厂家
|
---
|
---
|
15
|
||
|
TDI
|
---
|
---
|
55
|
55
|
55
|
||
|

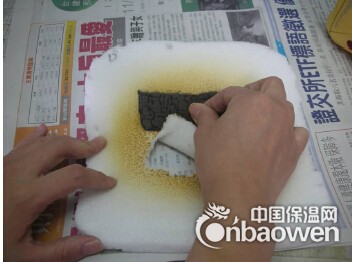

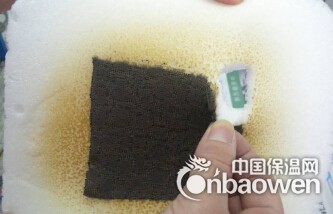

粘结牢度
|
非常好
|
非常好
|
良好
|
||||
|
VOC测试
|
Pass
|
Pass（表1）
|
Fail（表2）
|
||||
以下表1所示为低雾化火焰贴合剂 FL-802LF+低雾化FR-620 TVOC<500ppm
（检测标准 D40 0002-2010）
检测结果
1.VOC
|
测试项目
|
测试结果
|
||
|
平行样1
|
平行样2
|
Max
|
|
|
M1=15.8mg
|
M2=13.9mg
|
|
|
|
TVOC(C20)
|
249.03
|
239.68
|
249.03
|
|
TVOC(C16)
|
184.95
|
209.15
|
209.15
|
|
BHT
|
8.78
|
11.18
|
11.18
|
|
硅氧化合物
|
1.01
|
1.02
|
1.02
|
|
总胺
|
0.08
|
0.07
|
0.08
|
|
TEDA
|
0
|
0
|
0
|
|
双2-二甲基胺乙基醚
|
0
|
0
|
0
|
|
3-二乙胺基丙腈
|
0
|
0
|
0
|
|
苯
|
0
|
0
|
0
|
|
甲苯
|
0.05
|
0.11
|
0.11
|
|
乙酸丁酯
|
0
|
0
|
0
|
|
乙苯
|
0.02
|
0.01
|
0.02
|
|
苯乙烯
|
0
|
0
|
0
|
|
正十一烷
|
0
|
0
|
0
|
表1
以下表2所示为市面上普通火焰贴合剂+普通阻燃剂 TVOC严重超标
（检测标准 D40 0002-2010）
检测结果
1.VOC
|
测试项目
|
测试结果
|
||
|
平行样1
|
平行样2
|
Max
|
|
|
M1=14.1mg
|
M2=13.9mg
|
|
|
|
TVOC(C20)
|
1458.12
|
1485.07
|
1485.07
|
|
TVOC(C16)
|
503.08
|
503.01
|
503.08
|
|
BHT
|
32.8
|
32.07
|
32.8
|
|
硅氧化合物
|
0
|
0
|
0
|
|
总胺
|
5.71
|
6.23
|
6.23
|
|
TEDA
|
0
|
0
|
0
|
|
双2-二甲基胺乙基醚
|
0
|
0
|
0
|
|
3-二乙胺基丙腈
|
0
|
0
|
0
|
|
苯
|
0
|
0
|
0
|
|
甲苯
|
0
|
0
|
0
|
|
乙酸丁酯
|
0
|
0
|
0
|
|
乙苯
|
0
|
0
|
0
|
|
苯乙烯
|
0
|
0
|
0
|
|
正十一烷
|
0
|
0
|
0
|
表2
结论
1. 使用FL-802LF火焰贴合剂，有效成分更高，与国内一般的火焰贴合剂相比，用量减少可达到同样的贴合效果，性价比高；
2. 使用FL-802LF火焰贴合剂，初始粘结速度快，固化速度提高，可提高生产效率；
3. ALLCHEM FL-802LF低雾化火焰贴合剂可用于生产低VOC,低雾化的汽车复合海绵，可满足主机厂的规范要求；
4. 在火焰贴合过程中，使用FL-802LF火焰贴合剂（配合使用ALLCHEM FR-620阻燃剂），可大幅减少现场的烟雾现象，改善操作人员的工作环境和职业健康；
本公司提供聚氨酯相关产品的技术咨询服务，携手客户共同成长。针对于新配方的开发，现有配方的改进，如产品性能、降低成本等，我们将提供“一揽子”的服务支持。提供的产品服务涵盖汽车内饰行业，如座椅，头枕，扶手，前围，地毯，方向盘，顶棚（湿法、干法），发动机引擎罩盖（15密度）等产品的低VOC，低气味的环保要求，轻量化的成本要求与高吸音、高物性的性能要求等解决方案。
