一、试验机用途及适用范围
WDW-100kN微机控制脚手架试验机满足GB/T16491-2008《电子式万能试验机》、JJG139-1999《电子式万能试机检定规程》；GB/T24911-2010《碗扣式钢管脚手架构件》、 GB15831-2006《钢管脚手架扣件》等标准中对材料的实验要求。可自动求取上扣件强度、下扣件焊接强度、横杆接头强度、横杆接头焊接强度、可调支座抗压强度等脚手架扣件的力学性能指标，主要用于建筑工程中钢管公称外径为48.3mm及51mm的脚手架、井架、模板支撑等使用的由可锻铸铁或铸钢制造的扣件，也适用于市政、水利、化工、冶金、煤炭和船舶等工程中使用的扣件可完成最大承载拉力、抗拉强度、伸长变形、延伸率等技术指标的检测。以上检测参数在试验结束后，由计 算机根据试验开始时设置的试验参数条件自动计算，同时显示相应的试验结果，各检测参数在试验结束后既可查询显示，也可连接打印机进行打印输出。

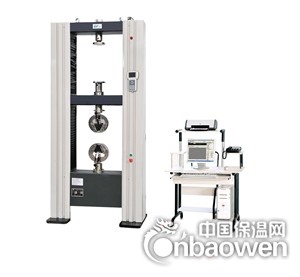

1.主机
●门式框架结构， 外观整洁雅致。
●丝杠仅承受拉力,有效延长寿命及刚性稳定性.
●原装ABBA滚珠丝杠副加载方式,双螺母背紧消间隙,确保系统高刚性及高动态性能.
2.交流伺服调速加载系统
●采用全数字交流伺服电机及驱动器，德国进口低噪音精密行星减速机， 体积小,效率高、噪声极小.具有驱动刚性高,升降速加速度大,可靠性提高,传动调整环节少的特点.
●交流伺服电机具有高达100000倍调速比,从而使横梁升降速度在0.005-500mm/min内无级可调.具有完善的过流过压保护功能.内嵌加减速运行模式,切换平滑稳定.
3.全硬件内置控制系统
●全数字嵌入式电气技术；吸收国际先进试验机控制技术,完全实现了等速位移控制、等速试验力控制、等速应变控制等三闭环控制，控制性能优良，全数字硬件实现方式，抗干扰能力强，稳定性好。
●软件集成化程度高， 适用不同客户对相应材料试验检测要求。
4. 自动标定：系统可自动实现示值准确度的标定；
5.自动保存：试验结束，试验数据和曲线可自动保存，杜绝因忘记存盘而引起的数据丢失；
6.测试过程：试验过程及测量、显示、分析等均由微机完成
8.试验软件：中文Windows XP用户界面，操作简便；
可切换显示多种试验曲线：应力－应变曲线、力－变形曲线、力－位移曲线、力－时间曲线、变形－时间曲线、位移－时间曲线、力－应变曲线。试验曲线局部放大，多曲线叠加比较。
试验数据 软件配置
力值校准 闭环控制
系统设置 变形校准
9.自动和人工两种模式求取各种试验结果，自动形成报表，使数据分析过程变的简单，便于用户；
10.动态数据库、自动备份、 便于用户的管理和数据查询。
11.完善的安全保护功能
●限位保护功能
●过载、过流保护功能
●过载保护功能.
● 安全急停功能
二、主要技术指标
|
序号
|
检 验 项 目
|
技 术 要 求
|
|
1
|
最大试验力
|
100kN
|
|
2
|
试验力分辨率
|
±1/300000
|
|
3
|
变形测量范围
|
0.2%-100%
|
|
4
|
示值相对误差
|
1%--100%量程范围内 ≤±1%
|
|
5
|
试验力示值重复性相对误差
|
≤1%
|
|
6
|
试验力零点相对误差
|
±0.1%
|
|
7
|
力控速率调节范围
|
0.005%-5%FS/S
|
|
8
|
力控速率控制精度
|
速率<0.05%FS时，为±1%设定值以内
速率 ≥0.05%FS时，为±0.5%设定值以内
|
|
9
|
变形速率调节范围
|
0.005～5%FS/s；
|
|
10
|
变形速率控制精度
|
速率＜0.05%FS/s时，为设定值的±1%以内
速率≥0.05%FS/s时，为设定值的±0.5%以内
|
|
11
|
位移速率调节范围
|
0.005-500mm/min
|
|
12
|
位移速率控制精度
|
为设定值的±0.2%以内
|
|
13
|
恒力、恒变形、恒位移控制范围
|
0.5%-----100%FS
|
|
14
|
恒力、恒变形、恒位移控制精度
|
设定值≥10%FS时，为设定值的±0.5%以内
设定值＜10%FS时，为设定值的±1%以内
|
|
15
|
试验机有效宽度
|
500mm
|
|
16
|
横梁移动行程
|
1000mm
|
|
17
|
试验机前后调整长度
|
1000mm
|
|
18
|
控制方式
|
微机自动控制
|
|
19
|
电源电压（必须有可靠的接地措施）
|
～220V±10% 50Hz
|
|
20
|
试验机尺寸(长x宽x高)
|
755×1000×1780 mm
|
|
21
|
机器重量
|
约1000kg
|
三.基本配置
|
名称
|
内 容
|
数量
|
备注
|
|
主机
|
门式结构框架；
精密滚珠丝杠
|
1台
2套
|
自制
济宁
|
|
控制器
|
PLC嵌入式三闭环
|
1套
|
自制
|
|
驱动装置
|
东元交流伺服电机
德国博美特减速机
同步带
|
1套
1套
|
台湾
德国
宁波
|
|
传感器
|
100kN轮辐式
|
1只
|
广州
|
|
限位装置
|
丝网印刷技术与光电技术相结合
|
3只
|
|
|
附具
|
直角、旋转扣件抗滑、抗破坏
扭转刚度
对接扣件抗拉、底座抗压
碗式扣件试验附具
|
1套
1套
1套
1套
|
自制
|
|
微机
|
品牌微机
|
1台
|
|
|
打印机
|
HP A4 喷墨
|
1台
|
|
|
数显千分表
|
量程0-10mm 分辨力 0.001mm
|
2只
|
|
|
专用软件
|
扣件试验机专用软件
|
1套
|
自制
|
四．质量保证及售后服务
4．1产品三包期贰年，保修期后终身免费服务（更换配件只收取成本费）。
4．2免费调试，免费为用户培训设备操作人员和设备维修人员，并根据工作需要甲方随时到乙方进行培训。
4．3免费为用户提供软件升级。
4．4免费为用户备份操作软件光盘一张。
4．5出现故障24小时内答复，72小时内提供现场技术服务。
五 ．技术情报和资料的保密
5．1本技术方案属于我企业技术资料，客户应对我方提供的技术情报和资料承担保密义务。无论本方案是否被采纳，本条款长期有效。
5．2我方对客户提供的技术情报和资料亦应承担保密义务。
