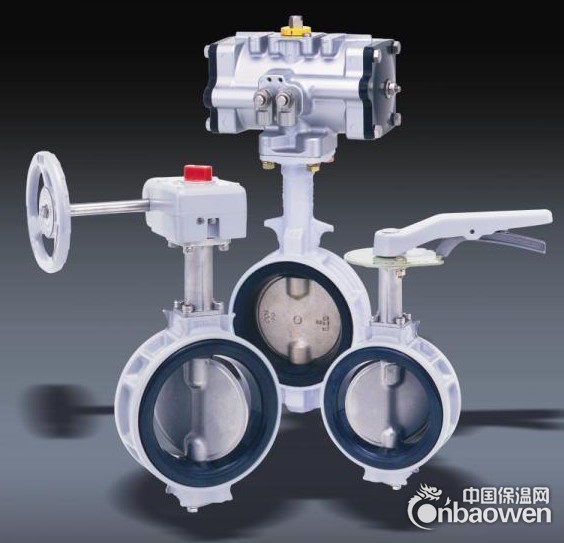

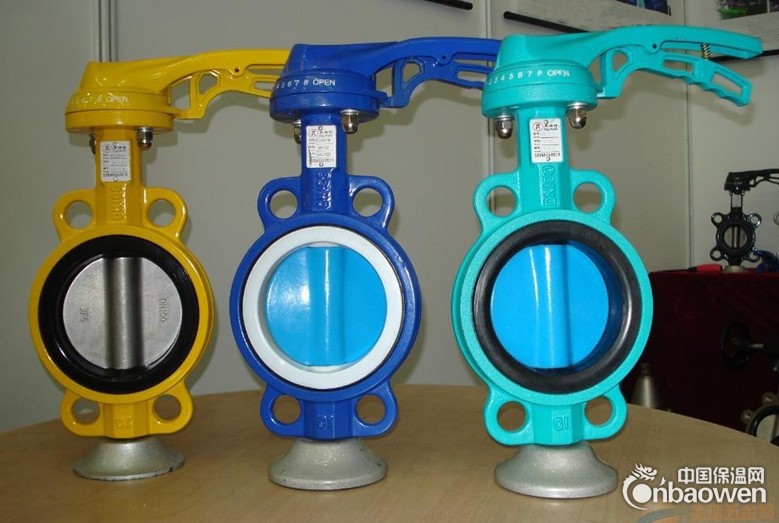

台湾荣牌蝶阀(butte rfly valve):又称翻板阀、蝶形活门。
台湾荣牌蝶阀释义:启闭件为盘形蝶板并能绕阀体内轴线旋转的一种阀门。
台湾荣牌蝶阀结构:主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形,轴向长度短,内置蝶板。
台湾荣牌蝶阀工作原理:蝶板由阀杆带动,若转过90°,便能完成一次启闭。改变蝶板的偏转角度,即可控制介质的流量。
使用工况和介质:蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上,用于调节和截断介质的流动。

寸法表
| 尺寸 | L | A | B | C |
|---|---|---|---|---|
| 2" | 46 | 230 | 133 | 67 |
| 2-1/2" | 49 | 230 | 142 | 76 |
| 3" | 49 | 230 | 148 | 93 |
| 4" | 58 | 260 | 170 | 105 |
| 5" | 60 | 260 | 183 | 120 |
| 6" | 61 | 260 | 203 | 133 |
| 8" | 65 | 355 | 238 | 165 |
| 10" | 72 | 355 | 285 | 202 |
| 12" | 83 | 510 | 317 | 233 |
CB128

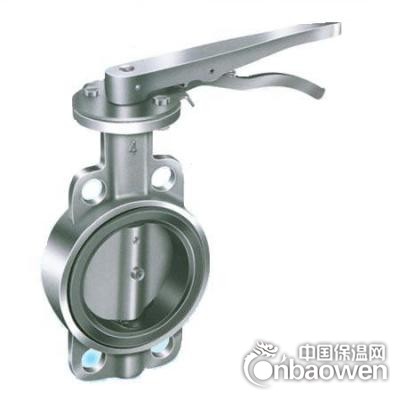

JIS-10K型 鑄鐵蝶型閥 (把手式) ASA-125通用
CAST IRON BUTTERFLY VALVE (HANDLE TYPE) APPLICABLE TO ASA125
| 常用壓力 | 10kg/cm2 | |
|---|---|---|
| 試驗壓力 | 閥體 | 15kg/cm2 |
| 閥座 | 12kg/cm2 | |
材質表
| 號碼 | 名稱 | 材料 |
|---|---|---|
| 1 | 閥體 | FC 20 |
| 2 | 閥片 | FCD45 / SS 304 |
| 3 | 閥桿 | SS 410 |
| 4 | 閥座 | EPDM |
| 5 | 插銷 | SS 41 |
| 6 | 把手 | FC 20 |
