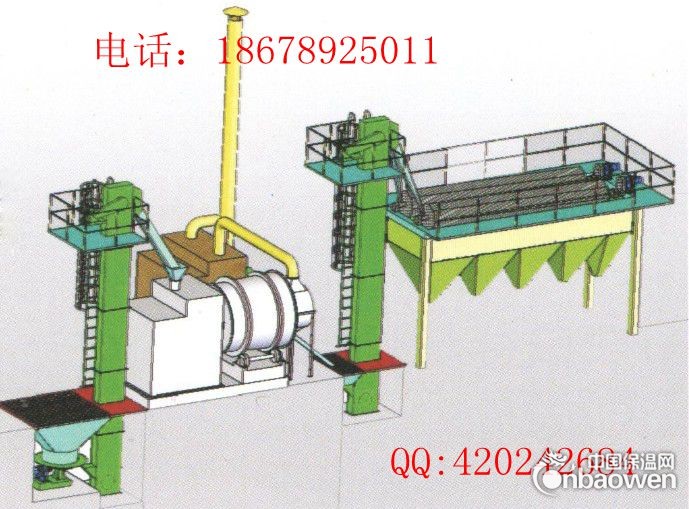

在烘干设备中，本厂主要生产三回程滚筒烘砂装置。该系列产品具有结构紧凑、工作可靠、效率高、能耗低、烘干效果好、燃料取材方便等特点。该装置由翻斗加料机（或振动给料机、斗式提升机）、主传动滚筒、燃烧炉、振动筛配以除尘抽风系统组成简单的烘砂单元。
本装置主要由燃烧炉、滚筒、传动系统组成。
燃烧炉有两种炉型（烧煤气或碎焦炭），加燃料方向有正、左、右三种，均在订货时注明。鼓风方向必须与加燃料方向呈90°♂用户根据需要可单机或成套订货。
订货需知
成套订货仅包括相配的圆盘给料机、除尘器和振动筛；当成套订货时烘砂系统中所配用的抽风机、鼓风机、除尘管路及砌炉材料一律由用户自备。
S62系列三回程滚筒烘砂装置主要技术参数
|
参数/型号 |
S623 |
S625 |
S625D |
|
生产率（㎡/h) |
3 |
5 |
6-8 |
|
燃焦量（kg/t) |
35 |
60 |
75-80 |
|
出口砂子水分（%） |
<0.5 |
<0.5 |
<0.5 |
|
出口砂子温度（℃） |
60 |
60 |
60 |
|
主电机型号 |
Y100L2-4 |
Y132S-4 |
Y132S-4 |
|
主电机功率（KW） |
3 |
5.5 |
5.5 |
|
滚筒转数（r/min) |
8 |
6.5 |
9 |
|
湿法除尘器 |
F3714 |
F3719 |
F3719 |
|
抽风机 |
4-72-11No4.5A7.5KW |
4-72-11No4.5A7.5KW |
4-72-11No4.5A7.5KW |
|
圆盘给料机 |
Y4415 |
Y4415 |
Y4415 |
|
筛砂机 |
S464 |
S456 |
S456B |
|
机器质量（kg) |
8500 |
16000 |
18000 |
