一、ZY-20锚杆拉拔仪概述
锚杆拉拔仪（钢筋拉拔仪或锚杆拉力计）是用于测试螺杆与基础件结合的牢固程度，它广泛用于采煤、国防、交通运输等各种坑道作业，是一种简便科学测试工具。手动油泵，是将手动机械能转换为液压能的一种小型液压泵站，在使用配套油缸及专用工具的情况下进行各种作业检测等。
二、ZY-20锚杆拉拔仪结构及特点

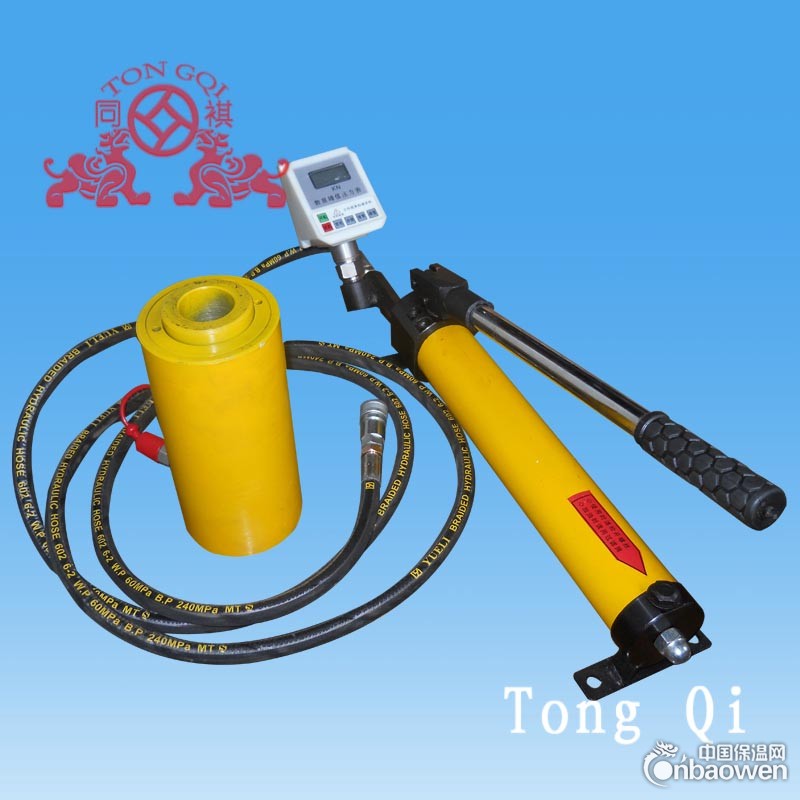

锚杆拉拔仪分手动油泵，配套空心油缸两部分，并用高压橡胶管连接而成。手动泵体内有高低压两路及相应的阀，故在轻负荷时，大量的低压油与少量的高压油同时进入油缸，使活塞迅速上升，重负荷时，低压油自动卸荷排回油管，以减轻压杆所需作用力，降低劳动强度。由于手动油泵和空心油缸是分离的，所以油缸在使用时，不论直立横卧式倒置均可。被测螺杆所受之拉力可先在压力表上直读出指示数（kgf/cm2）,并在换算表中查出相应的承受拉力（吨）。
三、ZY-20锚杆拉拔仪主要参数
手动泵
1、最低压力：10 kgf/cm2
2、额定压力：600 kgf/cm2
3、压杆作用力（额定压力时）：50 kgf
4、贮油量：0.74 L
5、重量：9 kgf （不包括油箱）
6、木箱包装尺寸：690*265*210
空心千斤顶
1、额定拉力：20 T
2、公称油压： 600 kgf/cm2
3、活塞最大行程：60 mm
4、中心孔内径：￠40 mm
5、重量：10 Kg
四、ZY-20锚杆拉拔仪装箱单
1、液压缸：1 个
2、手动泵（带包装木箱）： 1 台
3、产品合格证： 1 份
4、使用说明书： 1份
5、连接电缆线： 1 根
6、保修卡：1 份
7、压力表：1 只
用于玻璃幕墙检测的是ZY-10锚杆拉拔仪，技术参数如上面所示
五、ZY-20锚杆拉拔仪选配件
