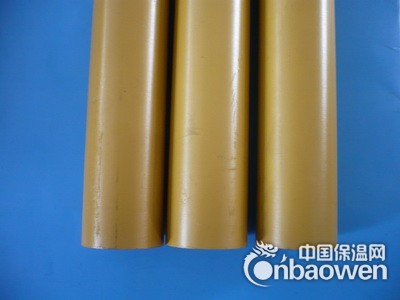

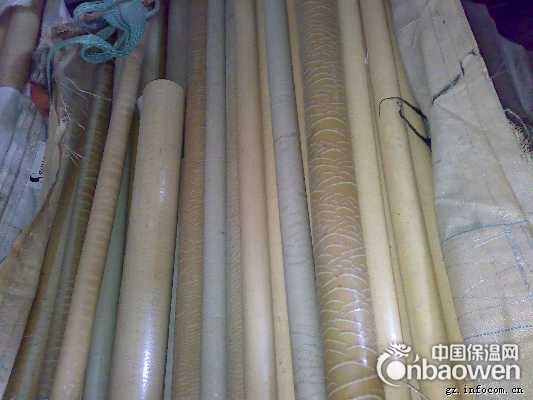

英文名称:Phenylenesulfide比重:1.36克/立方厘米成型收缩率:0.7%成型温度：300-330℃。它是一种综合性能优异的热塑性特种工程塑料，其突出的特点是耐高温，耐腐蚀和优越的机械性能。PPS是含硫芳香族聚合物，线型PPS在350℃以上交联后成热固性塑料，支链型结构PPS为热塑性塑料。PPS是美国菲利普斯公司于1971年首先实现工业化生产的，专利到期后，日本的企业也开始研发和生产。日企比较典型的有日本的东丽公司，现阶段日本的产量已大于美国的产量。其他一些生产厂家也主要集中在美国,日本,欧洲。

全球五大PPS生产商为菲利普斯,东丽,泰科纳,宝理,小日本油墨。我国的天津合成材料研究所、广州化学试剂二厂、四川自贡化学试剂厂、河北工学院化工系及广州化工研究所等单位曾有少量小试，但均无法稳定连续生产。目前国内PPS的销售商有上海联模化工等，到2000年，世界PPS的产量可达到5万t/a。PPS的最大需求为日本占33%，北美占32%，西欧占19%，亚太占16%。

物料性能:

1、电绝缘性(尤其高频绝缘性)优良,白色硬而脆，跌落于地上有金属响声,透光率仅次于有机玻璃,着色性耐水性,化学稳定性良好。有优良的阻燃性，为不燃塑料。

2、强度一般，刚性很好,但质脆,易产生应力脆裂,不耐苯.汽油等有机溶剂.长期使用温度可达260度，在400度的空气或氮气中保持稳定。通过加玻璃纤维或其它增强材料改性后，可以使冲击强度大为提高，耐热性和其它机械性能也有所提高，密度增加到1.6-1.9，成型收缩率较小到0.15-0.25%适于制作耐热件.绝缘件及化学仪器.光学仪器等零件。

特性:

（1）一般性能：PPS为一种外观白色、高结晶度、硬而脆的聚合物，纯PPS的相对密度为1.3，但改性后会增大。PPS有吸水率极小，一般只有0.03%左右。PPS的阻燃性好，其氧指数高达44%以上；与其他塑料相比，它在塑料中属于高阻燃材料（纯PVC的氧指数为47%、PSF为30%、PA66为29%、MPPO为28%，PC为25%）。

（2）机械性能：纯PPS的机械性能不高，尤其冲击强度比较低。以玻璃纤维增强后会大幅度提高冲击强度，由27J/m增大到76J/m，增大3倍；拉伸强度由6Mpa增大到137Mpa，增大1倍。PPS的刚性很高，在工程塑料中少见。纯PPS的弯曲模量可达3.8Gpa，无机填充改性后可达到12.6Gpa,增大5倍之多。而以刚性著称的PPO仅为2.55Gpa，PC仅为2.1Gpa。

PPS在负荷下的耐蠕变性好，硬度高；耐磨性高，其1000转时的磨耗量仅为0.04g，填充F4及二硫化钼后还会进一步得到改善；PPS还具有一定的自润性。PPS的机械性能对温度的敏感性能小（3）热学性能：PPS具有优异的热性能，短期可耐260℃，并可在200~240℃下长期使用；其耐热性与PI相当，仅次于F4塑料，这在热固性塑料中也不多见。

（4）电学性能：PPS的电性
