插入靶式焦炉煤气流量计采用新式差动传感器，这是该新型产品真正实现高精度、高稳定性的关键核心，彻底改变了原有应变片式靶式流量计温漂大，抗过载(冲击)能力差，存在静态密封点等种种缺陷，不但发挥了靶式流量计原有的技术优势，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰、抗杂质性能，除能替代常规流量计所能测量的流量计量问题，尤其在小流量、高粘度、易凝易堵、高温、低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。

　　二、插入靶式焦炉煤气流量计结构及工作原理

　　1、插入靶式焦炉煤气流量计结构：

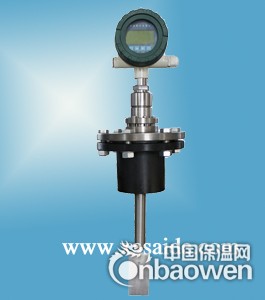

　　插入靶式焦炉煤气流量计主要由测量管(外壳)、新型传感器(含阻流元件)、积算显示和输出部分组成。根据不同的介质和工况，必须选用相适应的传感器，因此，用户提供准确的计量对象及参数，生产厂家选用合适的传感器是产品能否计量准确的关键。

　　2、插入靶式焦炉煤气流量计工作原理：

　　当介质在测量管中流动时，因其自身的动能通过阻流件(靶式流量计)时而产生的压差，并对阻流件有一作用力，其作用力大小与介质流速的平方成正比，其数学方式表达如下：

　　F=CdAρ V2/2

　　式中：F阻流件所受的作用力(kg)

　　Cd物体阻力系数

　　A 阻流件对测量管轴向投影面积(mm2)

　　ρ 工况下介质密度(kg/m3)

　　V 介质在测量管中的平均流速(m/s)

　　阻流件(靶)接受的作用力F，经刚性连接的传递件(测杆)传至传感器，传感器产生电压信号输出：V=KF

　　式中：V——传感器输出的电压(mV)， K——比例常数，

　　F——阻流件(靶)所受的作用力(kg)，

　　此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量。
