一、概述　

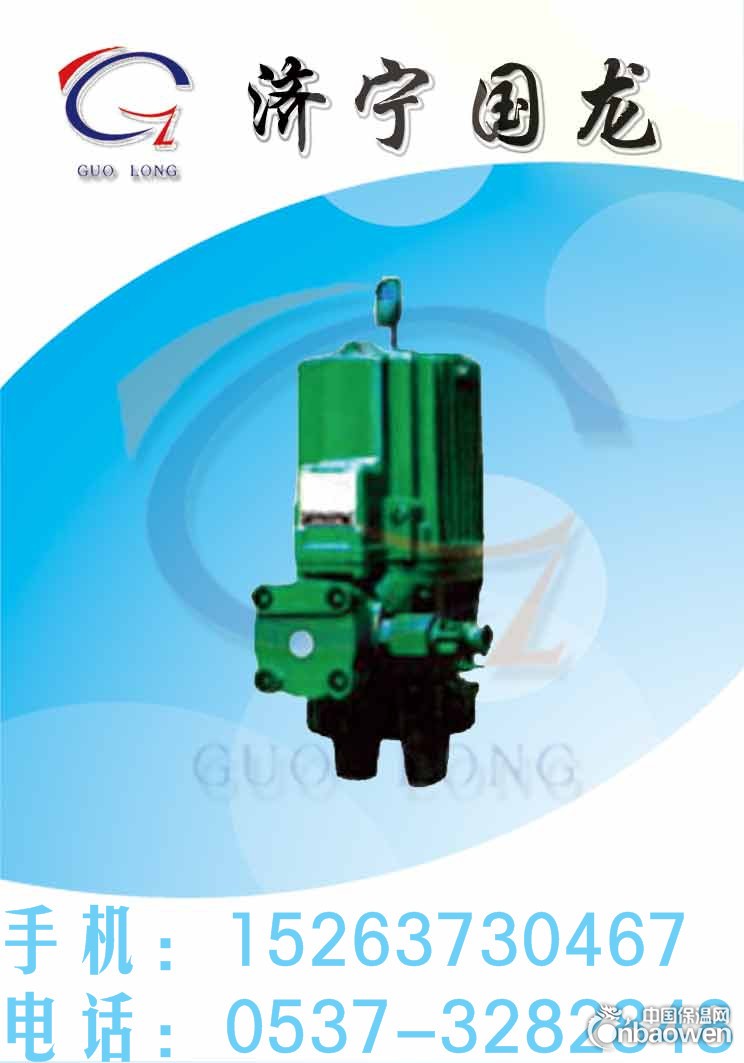

Ed系列电力液压推动器是一种集电机，离心泵，油缸为一体的，结构非常紧凑的驱动控制装置，被广泛用作各种块式制动器和盘式制动器的驱动装置，还可用于各种工业阀门，闸门，定向摆动和转动（＜90°）装置（机构）及夹紧装置的驱动控制。

二、设计特点

　　外壳为铸造铝合金、重量轻，外形美观；

　　电机为非浸油式结构，B级或F级绝缘(根据用户要求)。耐热性好，寿命长；

　　电机接线盒盖设有密封，采用电缆填料函进线，牢固可靠，电气外壳防护等级达IP55;

　　电机轴和推杆均表面镀硬铬处理，使密封件寿命大大延长；

　　油缸壳体在一侧设有平衡气室，可使推动器在0-180°任何方向安装，从而扩大其使用范围；

　　Ed系列全部密封件和轴承采用世界名牌产品，密封可靠，寿命长；

　　Ed系列紧固件为不锈钢材质，美观耐用。

三、安装方式的选择

　　垂直安装：活塞杆连接块朝上；

　　水平安装和中间任意位置：主参数标牌朝上；

　　所有推动器的推杆连接块都可以旋转。Ed50-Ed301固定座可作90°旋转，Ed23-Ed30固定座也可提供90°旋转但安装高度尺寸A增加8毫米；

　　无论何种安装位置，活塞杆都不能承受任何力，以免影响使用效果和寿命。

四、附加装置

　　根据用户需要可安装各种附加装置满足不同工作需要；

　　上升或下降阀：加装上升阀“H”，下降阀“S”或上升下降阀“H、S”可使上升下降时间无级延长，可调整的大值可达额定值的10-20倍，阀在外部调节。带阀的推动器其上升下降时间将有所延长，短行程延长0.1-0.2秒，长行程延长0.2-0.4秒；

　　制动弹簧：它产生制动力，技术参数中所列的制动弹簧力值为上升行程的1/3（下降行程的2/3）时的弹簧力；

　　复位弹簧：工作原理同C-弹簧，但复位的弹簧力教小；

　　缓冲弹簧：（仅适用于短行程）主要调节制动过程。缓冲制动的非周期瞬变过程，使制动平稳，它代替推杆连接块装在活塞杆上，不改变推动器的行程。

　　加热器：在环境温度低于-20℃的地区，可根据用户需要加装加热器，加热器为AC200V、AC110V电压，订货时需注明，温度的控制调节方法由用户自己选择；

行程开关：根据用户要求，推动器可以装机械式行程开关。
