- 型号:
- 根据客户需求定做
- 规格:
- 根据客户需求定做
采用石英砂、石灰石、白云石等天然矿石为主要原料,配合一些纯碱、硼砂等化工原料熔成玻璃。在融化状态下,借助外力吹制式甩成絮状细纤维,纤维和纤维之间为立体交叉,互相缠绕在一起,呈现出许多细小的间隙。这种间隙可看作孔隙。因此,玻璃棉可视为多孔材料,具有良好的绝热、吸声性能。
玻璃棉是将熔融玻璃纤维化,形成棉状的材料,化学成分属玻璃类,是一种无机质纤维 . 具有成型好、体积密度小、热导率彽、保温绝热、吸音性能好、耐腐饰、化学性能稳定。
主要成分
玻璃棉在化工工程主要应用在化工设备及管道的保温。
玻璃棉 - 玻璃棉的技术性能指标
名称 普通玻璃棉
纤维直径(um) <15
表观密度(kg/(m^3)) 80~100
常温导热系数(W/(m*K)) 0.052
耐热度(℃) ≤300
吸声系数 -
备注 1.使用温度不能超过300℃。2.耐腐蚀较差。
纤维直径(um) <5
表观密度(kg/(m^3)) 20
常温导热系数(W/(m*K)) 0.035
耐热度(℃) ≤400
吸声系数 ≥0.075
备注 一般使用温度不超过300℃
玻璃棉技术参数
联系电话:15903268444
技术参数
项目 单位 指标 实测值 备注
热阻值 R 3.5 3.75 AS/NZS4859.1
纤维平均直径 μm <8.0 4.0-6.0 GB/T 13350-2000
憎水率 % >98 >98.5 JISA9512-2000
导热系数 W/m.k 0.049-0.042 0.045-0.032 GB/T 13350-2000
不燃性 不燃 合格(A级) GB/T 13350-2000
吸声系数 1.03产品混响定法24kg/m32000HZ GB/J47-83
最高使用温度 ℃ 400 410 GB/T 13350-2000
物理性能
热荷重收缩温度 GB/T11835-1998 摄氏250度-400度
耐腐蚀性 ASTM C665 无化学反应
抗霉菌性 ASTM C665 不生霉
性能 试验方法 技术要求
吸湿性 ASTM C1104
GB5480.7-87 在摄氏49度,相对湿度90%时,不大于其重量3%
在摄氏49度,相对湿度90%时,不大于其重量5%
湿气渗透率 ASTM E96
GB/T17146-1997 最大0.013克/24小时·平方米·毫米水银
燃烧性能 UL723
ASTM E84
CAN/ULC S-102
GB8624 火焰传播:25
烟气扩散:50
A级不燃性材料

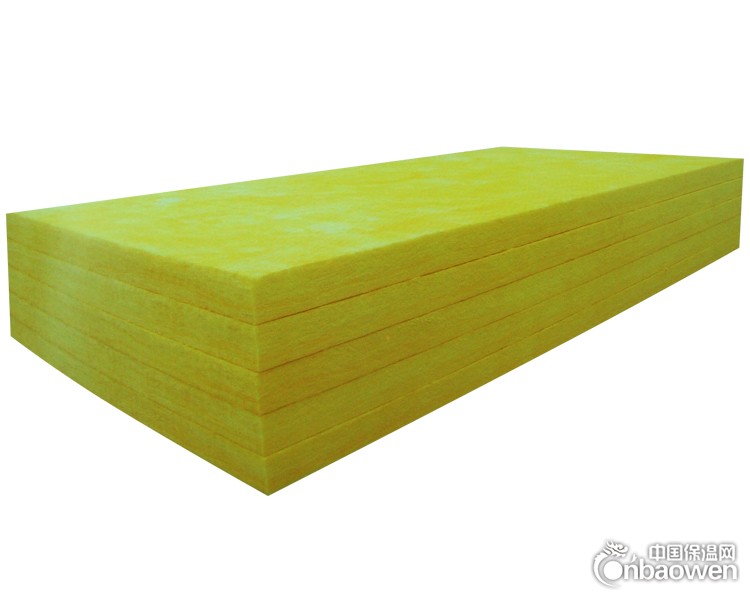

玻璃棉毡
高温玻璃棉
