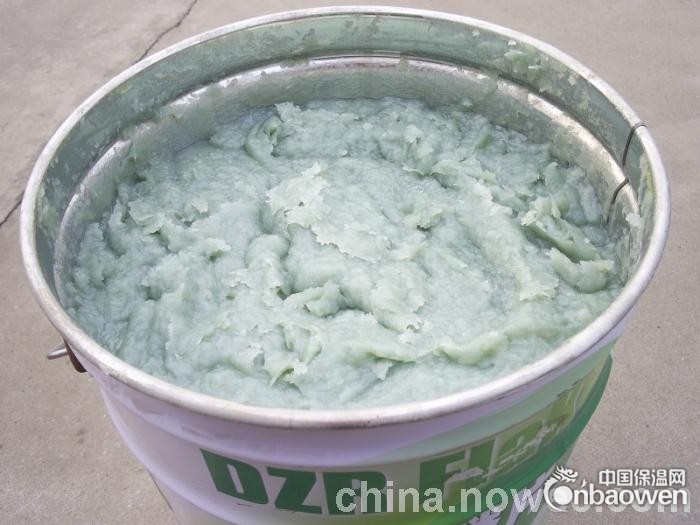

高温树脂玻璃鳞片涂料-厂家的详细描述：
1、璃鳞片能阻止水蒸气和化学溶剂对基底物质的侵蚀。衬底或涂层耐化学性的程度随所选用的玻璃原材料不同而变化，由C-玻璃组织成的玻璃鳞片其具有优良的抗化学耐用性。
2、由于有相对与钢铁、水泥等基底物质较大的伸展系数，所以在热冲击的情况下树脂层容易裂解和脱落，而玻璃鳞片能提供一种热稳定层，因而能防止对衬底的裂解和脱落。
3、耐温性能好。玻璃鳞片衬里的使用其耐热性比同类树脂涂层可提高20-40℃，因此常用于石油输油管道、热水管线、耐热化工装置等。
①基底处理：对混凝土表面进行处理，用角向磨光机钢丝刷子刷施工表面，使表面拉毛，然后清除浮灰。再用聚酯腻子使所有转角处的曲率半径为5～10mm。混凝土表面含水率≤6%。
②打底漆：将环氧打底料均匀涂刷于基层表面，进行第一次打底，自然固化不少于12小时。打底应薄而均匀，厚度约0.1mm。不得有漏涂、流坠等缺陷。基层凹陷不平处应用腻子修补填平，并随即进行第二次打底，自然固化不少于12小时；固化后刮1～2次腻子，待腻子固化后修补打平以备贴布。
③贴布：先在基层上均匀涂刷一层树脂，随即贴上一层玻璃布，玻璃布必须贴实，其上再均匀涂刷一层树脂(玻璃布应浸透)，再贴上一层玻璃布，直至粘贴5层。
布与布的上下左右搭缝宽度不应小于50mm。壁和底之间的搭接为200～300mm。搭接缝应互相错开，按每层1/5进行搭接；搭缝不应重叠。
贴布原则大致是：先立面，后平面，先上后下，先里后外，先壁后底。可分批分段施工。
④面层：布层铺完后，固化一天并修补疵疾，然后刮0.2mm厚的腻子提高密实性，待凝胶不粘手时刷面胶两遍，两层面胶厚约0.1～0.2mm。
2。防酸地砖的粘贴：
1）旧地砖的清理。
2）防酸地砖的粘贴：
①基底处理：对混凝土表面进行处理，用角向磨光机钢丝刷子刷施工表面，使表面拉毛，然后清除浮灰。再用聚酯腻子使所有转角处的曲率半径为5～10mm。混凝土表面含水率≤6%。
②打底漆：将环氧打底料均匀涂刷于基层表面，进行第一次打底，自然固化不少于12小时。打底应薄而均匀，厚度约0.1mm。不得有漏涂、流坠等缺陷。基层凹陷不平处应用腻子修补填平，并随即进行第二次打底，自然固化不少于12小时；
③刮腻子：底漆固化后刮2遍腻子。
④刮完腻子后即进行地砖的粘贴。砖与砖之间要留有3mm间隙。
